  可控硅Z0107 TO-92 雙向可控硅 晶閘管







  雙向可控硅 Z0107的應用領域：


          Z0107可控硅應用于：加熱控制器、彩燈控制器、電飯煲、燃?xì)恻c火器、電風扇調速器等







  雙向可控硅 Z0107的引腳圖：









  雙向可控硅 Z0107的特點：

  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 符合 RoHS 規范

  • 封裝形式：TO-92








  雙向可控硅 Z0107的極限參數(T_CASE=25℃)：

  • 斷態重復峰值電壓 V_DRM/V_RRM -----------------------------------------  600/800V

  • 通態均方根電流 I_T(RMS) --------------------------------------------------  1A

  • 通態不重復浪涌電流 I_TSM -----------------------------------------------  8A

  • 通態電流臨界上升率 dI_T/dt ----------------------------------------------  20A/μs

  • 門極峰值電流 I_GM --------------------------------------------------------  1A

  • 門極峰值功率 P_GM --------------------------------------------------------  2W

  • 門極平均功率 P_G(AV) ------------------------------------------------------  0.1W

  • 存儲溫度 T_STG -------------------------------------------------------------  -40~+150℃

  • 工作結溫 T_j ----------------------------------------------------------------  -40~+125℃








  雙向可控硅 Z0107的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流 I-II-III	5	mA
  	門極觸發電流 IV	7
  VGT	門極觸發電壓	1.2	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	10	mA
  IL	擎住電流 I-III-IV	10
  	擎住電流 II	20
  dVD/dt	斷態電壓臨界上升率	20	V/μs
  VTM	通態壓降	1.55	V
  IDRM/IRRM	斷態重復峰值電流 VD=VDRM/VRRM,Tj=25℃	5	μA
  	斷態重復峰值電流 VD=VDRM/VRRM,Tj=125℃	100

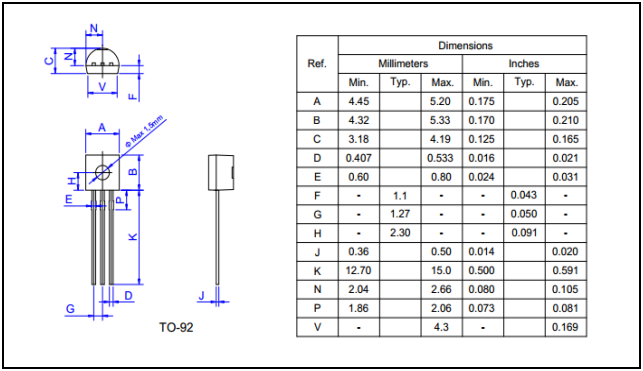

  雙向可控硅 Z0107的封裝外形尺寸：









  ---
