  大芯片達林頓管 ULN2003H SOP-16 達林頓芯片 ULN2003H







  達林頓芯片 ULN2003H的描述：

          ULN2003H 是一個單片高電壓、高電流的達林頓晶體管陣列集成電路。它是由7組NPN達林頓管組成的，它的高壓輸出特性和陰極鉗位二極管可以轉換感應負載。單個達林頓對的集電極電流是250mA。達林頓管并聯可以承受更大的電流。此電路主要應用于繼電器驅動器，字錘驅動器，燈驅動器，顯示驅動器（LED氣體放電），線路驅動器和邏輯驅動器。

          ULN2003H 的每組達林頓都有一個2.7kΩ串聯電阻，可以直接和TTL或5V CMOS裝置。







  達林頓芯片 ULN2003H的應用領域：


  • 繼電器驅動器

  • 字錘驅動器

  • 燈驅動器

  • 邏輯驅動器








  達林頓芯片 ULN2003H的特點：

  • 500mA額定集電極電流(單個輸出)

  • 最高耐壓電壓：50V

  • 輸入和各種邏輯類型兼容

  • 封裝形式：DIP-16、SOP-16

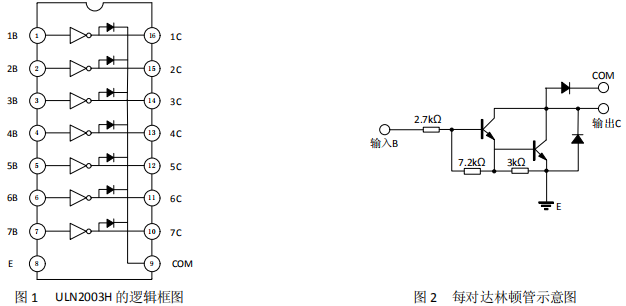

  達林頓芯片 ULN2003H的引腳圖：









  達林頓芯片 ULN2003H的極限參數：

  （除非有特殊要求，T_A=25℃）

  參數	符號	數值	單位
  集電極和發射極之間的電壓	VCE	50	V
  輸入電壓	VI	30
  集電極電流峰值	IC	500	mA
  總的發射端電流	IOK	1500
  功率消耗 Tamb=25℃	PD	950	mW
  功率消耗 Tamb=85℃		495
  工作溫度	Topr	-20~+85	℃
  貯存溫度	Tstg	-65~+150

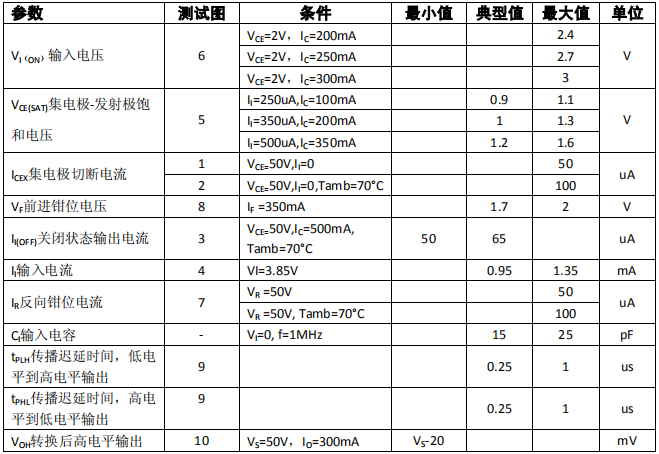

  達林頓芯片 ULN2003H的電特性：

  除非有特殊要求，T_A=25℃









  ---
