  60VMOS管 GMP60N06 N溝道場效應管 60N06 TO-220







  60VMOS管 GMP60N06的特點：


  • 超低導通電阻

  • 低柵電荷密度

  • 快速開關能力

  • 高工作溫度范圍

  • 封裝形式：TO-220

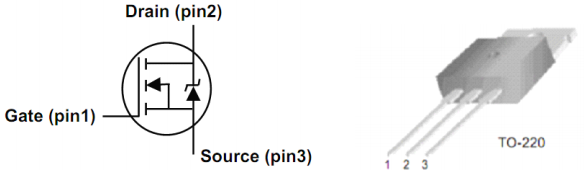

  60VMOS管 GMP60N06的引腳圖：









  60VMOS管 GMP60N06的應用領域：

  • 開關電源

  • DC-DC變換和不間斷電源

  • 脈寬調制電機控制

  • 普通開關應用








  60VMOS管 GMP60N06的特性參數：

  參數	符號	數值	單位
  漏極-源極電壓	BVDSS	60	V
  柵極-源極電壓	VGS	±20
  漏極電流-連續 TC=25℃	ID	60	A
  漏極電流-連續 TC=100℃		39
  漏極電流-脈沖	IDM	120
  總耗散功率 TC=25℃	PTOT	120	W
  結溫/存儲溫度	TJ/Tstg	-55~150	℃







  60VMOS管 GMP60N06的電特性：


  （如無特殊說明，T_A=25℃）

  參數	符號	最小值	典型值	最大值	單位
  漏極-源極擊穿電壓	BVDSS	60			V
  柵極開啟電壓	VGS(th)	2	3	4
  零柵壓漏極電流	IDSS			1	uA
  柵極漏電流	IGSS			±100	nA
  靜態漏源導通電阻	RDS(ON)		16	18	mΩ
  源極-漏極電流	ISD			60	A
  源極-漏極電流（脈沖）	ISDM			120
  內附二極管正向壓降	VSD			1.5	V
  輸入電容	CISS			2000	pF
  輸出電容	COSS			400
  柵源電荷密度	Qgs		12		nC
  柵漏電荷密度	Qgd		10
  開啟時間	t(on)			30	ns
  關斷時間	t(off)			50
  反向恢復時間	trr		132







  ---
