78M24 TO-252 電源穩壓芯片 78M24封裝 貼片穩壓器

• 來源：宇芯電子 更新時間：2020-12-11 09:38:46點擊：6次

•


  78M24 TO-252 電源穩壓芯片 78M24封裝 貼片穩壓器







  電源穩壓芯片 78M24的描述：

          L78M24是一個24V輸出電壓的三端正向穩壓器，可固定輸出一定的電壓的特點使它們的應用范圍很廣。

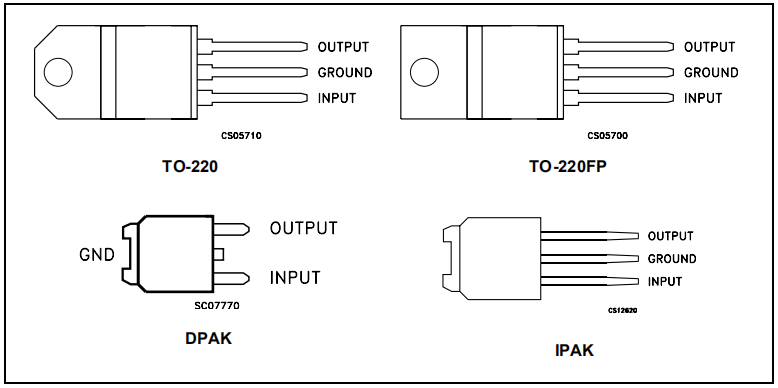

  電源穩壓芯片 78M24的管腳排列圖：









  電源穩壓芯片 78M24的特點：

  • 輸出電流：0.5A

  • 輸出電壓：24V

  • 熱過載保護

  • 短路保護

  • 輸出轉換SOA保護

  • 封裝形式：TO-220/TO-220F/TO-252(DPAK)/TO-251(IPAK)

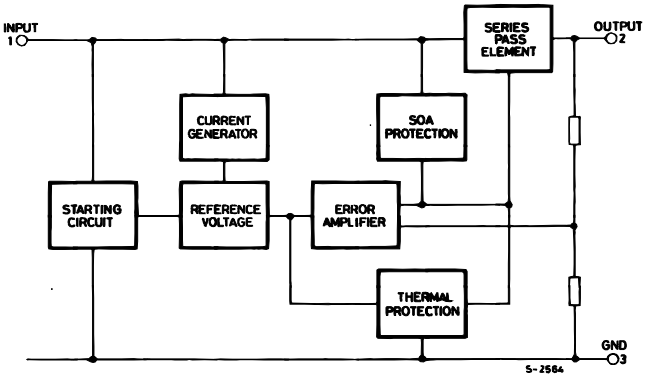

  電源穩壓芯片 78M24的原理圖：









  電源穩壓芯片 78M24的極限參數：

  • DC 輸入電壓(VO=5~18V) VI ：35V

  • DC 輸入電壓(VO=20,24V) VI ：40V

  • 輸出電流 IO ：0.5A

  • 存儲溫度范圍 Tstg ：-65~+150℃

  • 工作結溫溫度范圍 Top ：0~+150℃

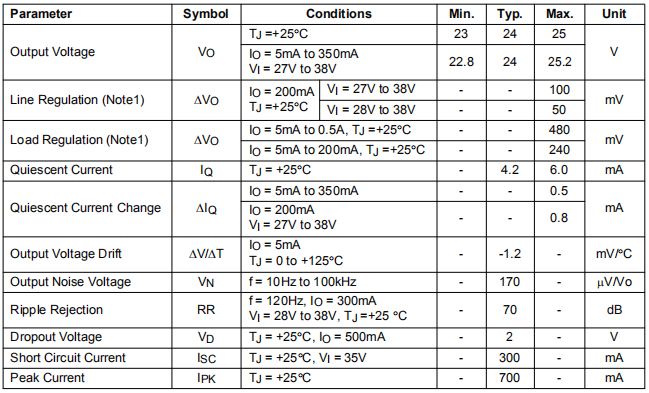

  電源穩壓芯片 78M24的電特性：









  ---
