  雙電源工作運放IC LM258 國產雙運算放大器 LM258







  國產雙運算放大器 LM258的管腳排列圖：









  國產雙運算放大器 LM258的概述：

          LM258是由兩個獨立的高增益運算放大器組成?？梢允菃坞娫垂ぷ鳎部梢允请p電源工作，電源的功耗電流與電源電壓大小無關。應用范圍包括音頻放大器、工業控制、DC增益部件和所有常規運算放大電路。LM258采用DIP8或SOP8封裝形式。







  國產雙運算放大器 LM258的主要特點：

  • 可單電源或雙電源工作

  • 包含兩個運算放大器

  • 邏輯電路匹配

  • 功耗小

  • 頻率范圍寬

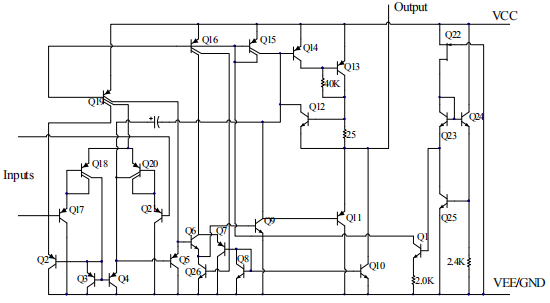

  國產雙運算放大器 LM258的功能框圖（每路運放）：









  國產雙運算放大器 LM258的極限值：

  （如無其他規定，Tamb=25℃）

  參數名稱	數值	單位
  電源電壓	32或±16	V
  差分輸入電壓	32
  輸入電壓	-0.3~VCC
  功耗	830（DIP封裝）	mW
  	530（SOP封裝）
  輸入電流（VIN＜-0.3V）	50	mA
  工作結溫（MAX）	150	℃
  工作環境溫度	-25~85
  貯存溫度	-65~150







  國產雙運算放大器 LM258的電特性：

  （如無其他規定，Vcc=5V）

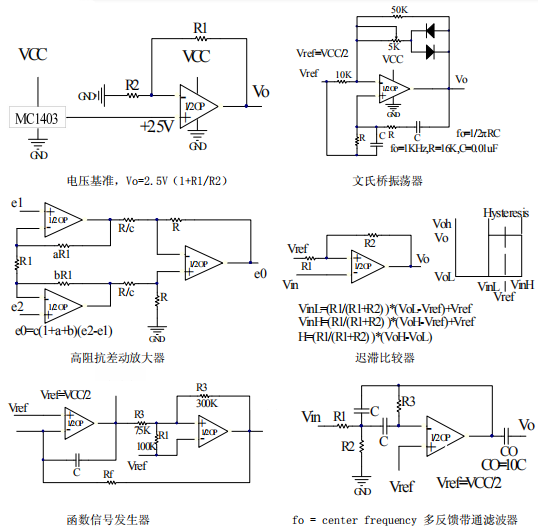

  國產雙運算放大器 LM258的典型應用圖：









  國產雙運算放大器 LM258的封裝外形尺寸：









  ---
