單向可控硅和雙向可控硅如何比較判別？

• 來源：宇芯電子 更新時間：2021-01-07 16:53:17點擊：6次

•


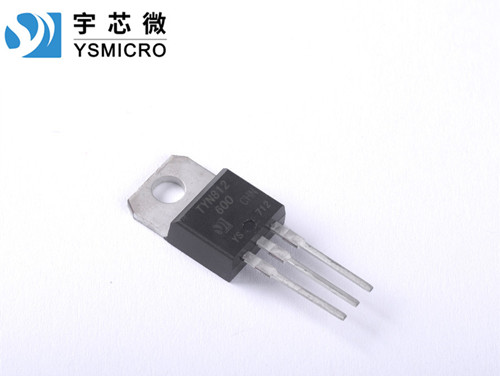

          單向可控硅和雙向可控硅如何比較判別？可控硅(SCR是可控硅整流器的簡稱。可控硅有單向、雙向、可關斷和光控幾種類型。它具有體積小、重量輕、效率高、壽命長、控制方便等優點，被廣泛用于可控整流、調壓、逆變以及無觸點開關等各種自動控制和大功率的電能轉換的場合。



          單向可控硅是一種可控整流電子元件，能在外部控制信號作用下由關斷變?yōu)閷?dǎo)通，但一旦導通，外部信號就無法使其關斷，只能靠去除負載或降低其兩端電壓使其關斷。單向可控硅是由三個PN結PNPN組成的四層三端半導體器件與具有一個PN結的二極管相比，單向可控硅正向?qū)ㄊ芸刂茦O電流控制；與具有兩個PN結的三極管相比，差別在于可控硅對控制極電流沒有放大作用。




          可控硅導通條件：一是可控硅陽極與陰極間必須加正向電壓，二是控制極也要加正向電壓。以上兩個條件必須同時具備，可控硅才會處于導通狀態。另外，可控硅一旦導通后，即使降低控制極電壓或去掉控制極電壓，可控硅仍然導通。 可控硅關斷條件：降低或去掉加在可控硅陽極至陰極之間的正向電壓，使陽極電流小于小維持電流以下。




          1、二者比較




          單向可控硅和雙向可控硅，都是三個電極。單向可控硅有陰極（K）、陽極（A）、控制極（G）。雙向可控硅等效于兩只單項可控硅反向并聯而成。即其中一只單向硅陽極與另一只陰極相關連，其引出端稱T1極，其中一只單向硅陰極與另一只陽極相連，其引出端稱T2極，剩下則為控制極（G）。




          2、單、雙向可控硅的判別




          先任測兩個極，若正、反測指針均不動（R×1擋），可能是A、K或G、A極（對單向可控硅）也可能是T2、T1或T2、G極（對雙向可控硅）。若其中有一次測量指示為幾十至幾百歐，則必為單向可控硅。且紅筆所接為K極，黑筆接的為G極，剩下即為A極。若正、反向測批示均為幾十至幾百歐，則必為雙向可控硅。再將旋鈕撥至R×1或R×10擋復測，其中必有一次阻值稍大，則稍大的一次紅筆接的為G極，黑筆所接為T1極，余下是T2極。







  ---
