  8726 低壓MOS管型號 MOS管8726 國產場效應管替代







  低壓MOS管型號 8726的特點：

  • 低導通電阻和大直流電流能力

  • 超高元胞密度設計

  • 封裝形式：TO-252








  低壓MOS管型號 8726的應用：

  • 筆記本電源管理

  • 便攜式設備

  • 電池電源系統

  • DC/DC 變換

  • 負載開關應用

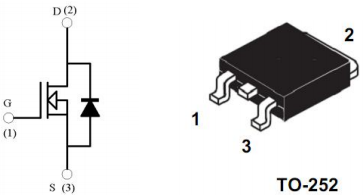

  低壓MOS管型號 8726的引腳圖：









  低壓MOS管型號 8726的額定值：

  參數	符號	數值	單位
  漏極-源極電壓	BVDSS	30	V
  柵極-源極電壓	VGS	±20
  漏極電流-連續	ID	86	A
  漏極電流-脈沖	IDM	140
  總耗散功率	PTOT	75	W
  熱阻，結到環境	RθJA	2.4	℃/W
  結溫/存儲溫度	TJ,Tstg	-55~150	℃







  低壓MOS管型號 8726的電特性：

  （如無特殊說明，T_A=25℃）

  參數	符號	MIN值	TYP值	MAX值	單位
  漏極-源極擊穿電壓	BVDSS	30			V
  柵極開啟電壓	VGS(th)	1.35	1.6	2.35
  零柵壓漏極電流	IDSS			1	uA
  柵極漏電流	IGSS			±100	nA
  靜態漏源導通電阻 (ID=40A,VGS=10V)	RDS(ON)		4.6	5.8	mΩ
  靜態漏源導通電阻 (ID=30A,VGS=7V)			5.1	6.8
  漏極-源極電流	ISD			20	A
  內附二極管正向壓降	VSD			1.2	V
  輸入電壓	CISS		1335		pF
  共源輸出電容	COSS		210
  回饋電容	CRSS		140
  柵源電荷密度	Qgs		5		nC
  柵漏電荷密度	Qgd		10
  開啟延遲時間	td(on)		11		ns
  開啟上升時間	tr		30
  關斷延遲時間	td(off)		24
  開啟下降時間	tf		6

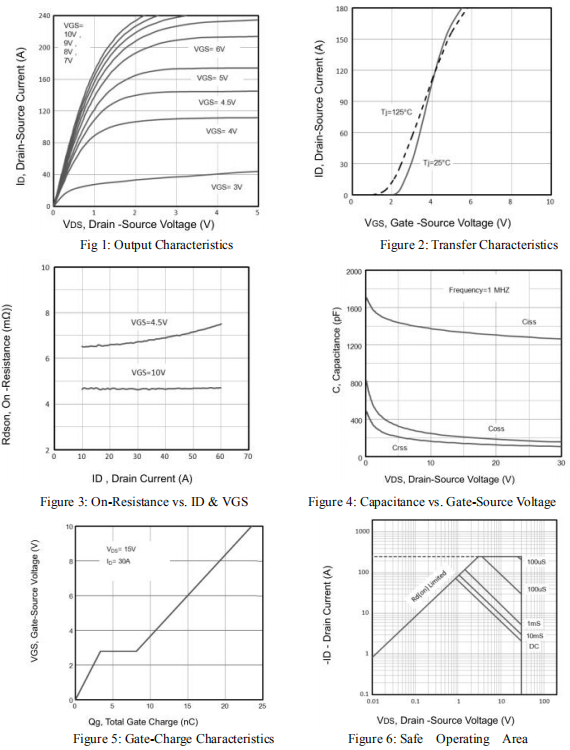

  低壓MOS管型號 8726的參數特性曲線圖：

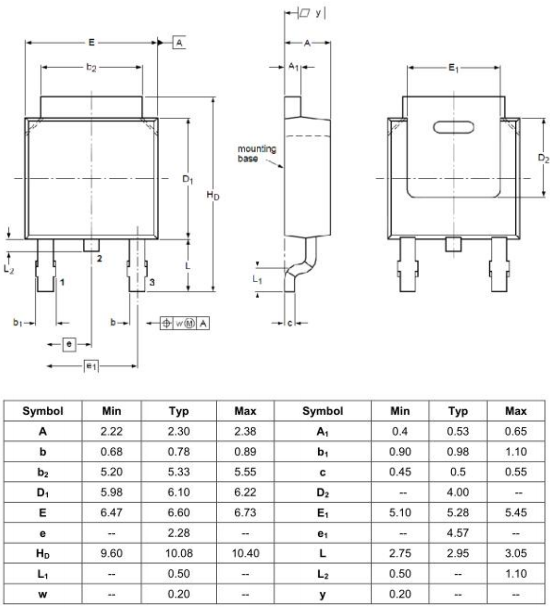

  低壓MOS管型號 8726的封裝外形尺寸圖：









  ---
