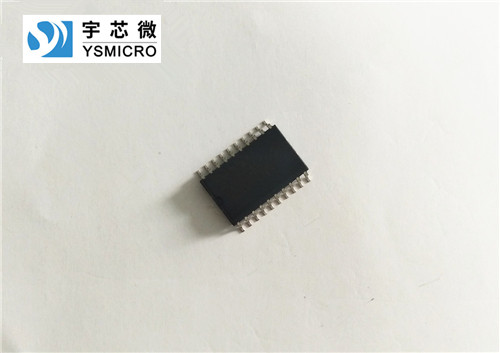

達林頓芯片告訴你什么是集成電路?集成電路,英文為Integrated Circuit,縮寫為IC;顧名思義,就是把一定數量的常用電子元件,如電阻、電容、晶體管等,以及這些元件之間的連線,通過半導體工藝集成在一起的具有特定功能的電路。

為什么會產生集成電路?我們知道任何發明創造背后都是有驅動力的,而驅動力往往來源于問題。那么集成電路產生之前的問題是什么呢?我們看一下1946年在美國誕生的世界上一臺電子計算機,它是一個占地150平方米、重達30噸的龐然大物,里面的電路使用了17468只電子管、7200只電阻、10000只電容、50萬條線,耗電量150千瓦。
顯然,占用面積大、無法移動是它直觀和突出的問題;如果能把這些電子元件和連線集成在一小塊載體上該有多好!我們相信,有很多人思考過這個問題,也提出過各種想法。典型的如英國雷達研究所的科學家達默,他在1952年的一次會議上提出:
可以把電子線路中的分立元器件,集中制作在一塊半導體晶片上,一小塊晶片就是一個完整電路,這樣一來,電子線路的體積就可大大縮小,可靠性大幅提高。這就是初期集成電路的構想,晶體管的發明使這種想法成為了可能,1947年在美國貝爾實驗室制造出來了一個晶體管,而在此之前要實現電流放大功能只能依靠體積大、耗電量大、結構脆弱的電子管。
晶體管具有電子管的主要功能,并且克服了電子管的上述缺點,因此在晶體管發明后,很快就出現了基于半導體的集成電路的構想,也就很快發明出來了集成電路。杰克·基爾比(Jack Kilby)和羅伯特·諾伊斯(Robert Noyce)在1958~1959期間分別發明了鍺集成電路和硅集成電路。
現在,集成電路已經在各行各業中發揮著非常重要的作用,是現代信息社會的基石。集成電路的含義,已經遠遠超過了其剛誕生時的定義范圍,但其核心的部分,仍然沒有改變,那就是“集成”,其所衍生出來的各種學科,大都是圍繞著“集成什么”、“如何集成”、“如何處理集成帶來的利弊”這三個問題來開展的。
硅集成電路是主流,就是把實現某種功能的電路所需的各種元件都放在一塊硅片上,所形成的整體被稱作集成電路。對于“集成”,想象一下我們住過的房子可能比較容易理解:很多人小時候都住過農村的房子,那時房屋的主體也許就是三兩間平房,發揮著臥室的功能,門口的小院子擺上一副桌椅,就充當客廳,旁邊還有個炊煙裊裊的小矮屋,那是廚房,而具有獨特功能的廁所,需要有一定的隔離,有可能在房屋的背后,要走上十幾米……
后來,到了城市里,或者鄉村城鎮化,大家都住進了樓房或者套房,一套房里面,有客廳、臥室、廚房、衛生間、陽臺,也許只有幾十平方米,卻具有了原來占地幾百平方米的農村房屋的各種功能,這就是集成。
當然現如今的集成電路,其集成度遠非一套房能比擬的,或許用一幢摩登大樓可以更好地類比:地面上有商鋪、辦公、食堂、酒店式公寓,地下有幾層是停車場,停車場下面還有地基——這是集成電路的布局,模擬電路和數字電路分開,處理小信號的敏感電路與翻轉頻繁的控制邏輯分開,電源單獨放在一角。
每層樓的房間布局不一樣,走廊也不一樣,有回字形的、工字形的、幾字形的——這是集成電路器件設計,低噪聲電路中可以用折疊形狀或“叉指”結構的晶體管來減小結面積和柵電阻。
各樓層直接有高速電梯可達,為了效率和功能隔離,還可能有多部電梯,每部電梯能到的樓層不同——這是集成電路的布線,電源線、地線單獨走線,負載大的線也寬;時鐘與信號分開;每層之間布線垂直避免干擾;CPU與存儲之間的高速總線,相當于電梯,各層之間的通孔相當于電梯間……
