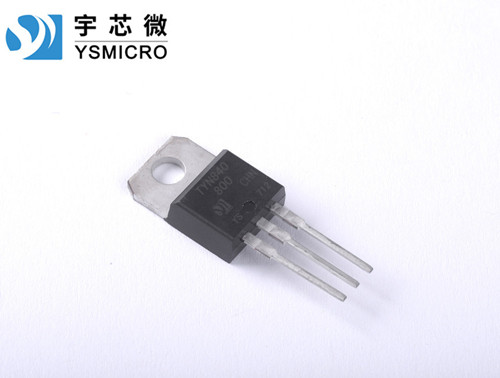

單向可控硅主要關斷條件有哪些要求？單向可控硅是一種可控整流電子元件，能在外部控制信號作用下由關斷變?yōu)閷?，但一旦導通，外部信號就無法使其關斷，只能靠去除負載或降低其兩端電壓使其關斷。單向可控硅是由三個PN結PNPN組成的四層三端半導體器件與具有一個PN結的二極管相比，單向可控硅正向導通受控制極電流控制；與具有兩個PN結的三極管相比，差別在于可控硅對控制極電流沒有放大作用。
1、使正向導通電流值小于其工作維持電流值；
2、使A、K之間電壓反向。
由此可見，可控硅產品若應用于直流電路中，一旦觸發信號導通，并保持一定幅度的流通電流的話，則可控硅會一直保持開通狀態。除非將電源開斷，才能使可控硅關斷。若用于交流電路，則在其承受正向電壓期間，若接受一個觸發信號，則一直保持導通，直到電壓過零點到來，因無流通電流而自行關斷。在承受反向電壓期間，即使送入觸發信號，可控硅也因A、K間電壓反向，而保持于截止狀態。
可控硅器件因工藝上的離散性，其觸發電壓Vgt、觸發電流值Igt與導通壓降Vtm，很難有統一的標準。可控硅器件在控制原理上如同三極管一樣，為電流控制型功率器件。功率越大，所需觸發電流也就相應越大。觸發電壓范圍一般在1.5V—3V之間，觸發電流為5mA—幾百mA左右。
現在有一種門極靈敏觸發型單向可控硅，觸發電流可以控制在5uA~90uA之間。該靈敏觸發型器件比較有代表性的廠家為SEMIWILL公司。峰值觸發電壓不宜超過10V，峰值觸發電流也不宜超過2A。A、K間導通壓降為1—2V。主要工作參數有正、反向耐壓值和正向平均電流、觸發電流（電壓）值、維持電流值等。
