了解一下可控硅有哪些常見的術語介紹？

• 來源：宇芯電子 更新時間：2021-09-22 16:05:19點擊：6次

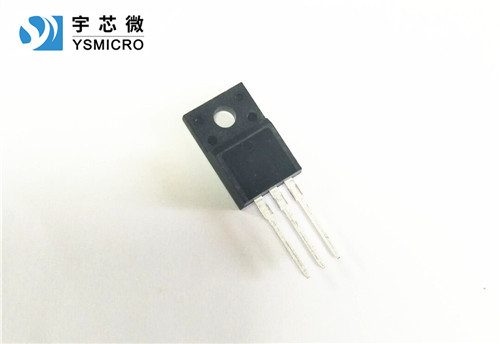

• 了解一下可控硅有哪些常見的術語介紹？可控硅(Silicon Controlled Rectifier) 簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體積小、效率高、壽命長等優點。在自動控制系統中，可作為大功率驅動器件，實現用小功率控件控制大功率設備。它在交直流電機調速系統、調功系統及隨動系統中得到了廣泛的應用。



  可控硅分單向可控硅和雙向可控硅兩種。雙向可控硅也叫三端雙向可控硅，簡稱TRIAC。雙向可控硅在結構上相當于兩個單向可控硅反向連接，這種可控硅具有雙向?qū)üδ堋Ｆ渫〝酄顟B(tài)由控制極G決定。在控制極G上加正脈沖(或負脈沖)可使其正向(或反向)導通。這種裝置的優點是控制電路簡單，沒有反向耐壓?jiǎn)栴}，因此特別適合做交流無觸點開關使用。




  IT(AV)--通態平均電流

  VRRM--反向重復峰值電壓IDRM--斷態重復峰值電流

  ITSM--通態一個周波不重復浪涌電流

  VTM--通態峰值電壓

  IGT--門極觸發電流

  VGT--門極觸發電壓

  IH--維持電流

  dv/dt--斷態電壓臨界上升率

  di/dt--通態電流臨界上升率

  Rthjc--結殼熱阻

  ⅥSO--模塊絕緣電壓

  Tjm--額定結溫

  VDRM--斷態重復峰值電壓

  IRRM--反向重復峰值電流

  IF(AV)--正向平均電流

  PGM--門極峰值功率

  PG----門極平均功率







  ---
