BT138雙向可控硅如何測試？中文資料參數

• 來源：宇芯電子 更新時間：2021-11-22 10:32:01點擊：6次

•


  BT138雙向可控硅如何測試？中文資料參數







          很簡單，用萬用表的導通檔，測它的通斷，如果能通說明是它沒燒斷。

          萬用表檢測BT138好壞的方法：

          直流電壓檔測電機處有無電壓，使用控制器有正常電壓電機壞、反之則控制器壞。正常電壓一般為電瓶電壓。

          器件被廣泛應用于各種電子設備和電子產品中，多用來作可控整流、逆變、變頻、調壓、無觸點開關等。家用電器中的調光燈、調速風扇、空調機、電視機、電冰箱、洗衣機、照相機、組合音響、聲光電路、定時控制器、玩具裝置、無線電遙控、攝像機及工業控制等都大量使用了可控硅器件。







  BT138的主要用途：

          加熱控制器、調速控制器、洗衣機、攪拌機、咖啡壺、電動工具、吸塵器等家用電器







  BT138的最大額定值(TCASE=25℃)：

  • 斷態重復峰值電壓(V_DRM/V_RRM) --------------------------------------- 600/800V

  • 通態均方根電流(I_T(RMS)) ------------------------------------------------- 12

  • 通態電流臨界上升率(dI_T/dt) --------------------------------------------- 50A/μs

  • 門極峰值電流(I_GM) -------------------------------------------------------- 2A

  • 門極峰值功率(P_GM) ------------------------------------------------------- 5W

  • 門極平均功率(P_G(AV)) ---------------------------------------------------- 0.5W

  • 存儲溫度(T_STG) ------------------------------------------------------------  -40~+150℃

  • 工作溫度(T_J) ----------------------------------------------------------------  -40~+125℃







  BT138的產品電性能：

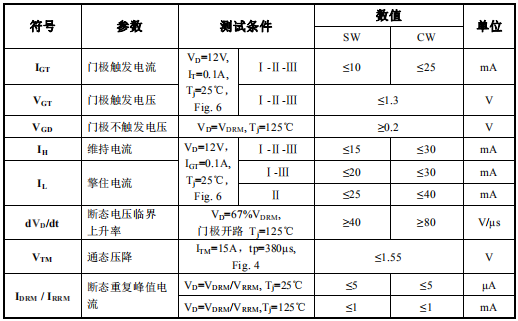

  1、三象限：

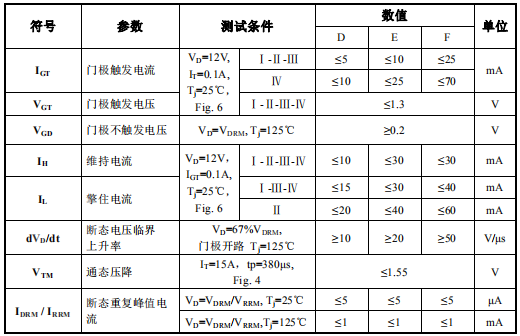

  2、四象限：









  BT138的產品特征：

  • NPNPN五層結構的硅雙向器件

  • P型對通擴散隔離

  • 臺面多層金屬電極

  • 工作結溫高；換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率dI/dt
