雙向可控硅BT137怎么測試好壞？

• 來源：宇芯電子 更新時間：2021-11-29 14:14:19點擊：6次

•


  雙向可控硅BT137怎么測試好壞？







          BT137是一個雙向可控硅，它的電流有8A，耐壓為600/800V。

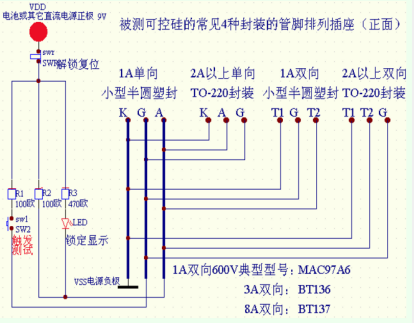

  一、可控硅好壞檢測電路：









  二、BT137的好壞怎樣用指針方式萬用表判斷？

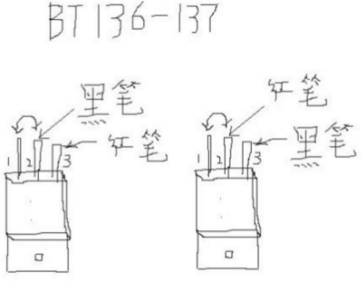

          BT137為雙向可控硅，這種雙向可控硅用萬用表不太好測，你用指針式萬用表R X1 歐的檔位。按圖片所示，表筆搭牢2，3腳瞬間短接一下1，2，然后斷開，腳表針應有幾十歐的指示并維持導通，反之是壞的。









  三、可控硅的管腳判別：

          晶閘管管腳的判別可用下述方法：先用萬用表R*1K擋測量三腳之間的阻值，阻值小的兩腳分別為控制極和陰極，所剩的一腳為陽極。再將萬用表置于R*10K擋，用手指捏住陽極和另一腳，且不讓兩腳接觸，黑表筆接陽極，紅表筆接剩下的一腳，如表針向右擺動，說明紅表筆所接為陰極，不擺動則為控制極。









          雙向可控硅有第一陽極A1（T1），第二陽極A2（T2）、控制極G三個引出腳。









          雙向可控硅第一陽極A1與第二陽極A2間，無論所加電壓極性是正向還是反向，只要控制極G和第一陽極 A1間加有正負極性不同的觸發電壓，就可觸發導通呈低阻狀態。此時A1、A2間壓降也約為1V。雙向可控硅一旦導通，即使失去觸發電壓，也能繼續保持導通狀態。只有當?shù)谝魂枠OA1、第二陽極A2電流減小，小于維持電流或A1、A2間當電壓極性改變且沒有觸發電壓時，雙向可控硅才截?cái)?，此時只有重新加觸發電壓方可導通。









  ---
