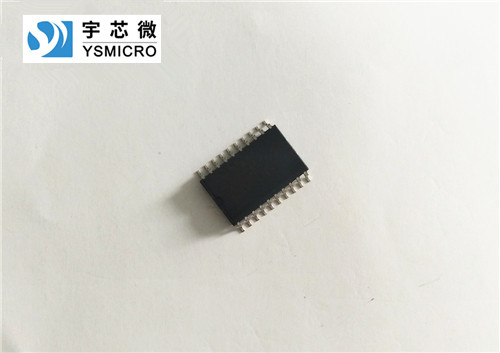

達林頓芯片集成電路(integrated circuit)是電路(主要包括半導體設備,也包括被動組件等)小型化的方式,采用一定的工藝,把一個電路中所需的晶體管、電阻、電容和電感等元件及布線互連一起,制作在一小塊或幾小塊半導體晶片或介質基片上,然后封裝在一個管殼內,成為具有所需電路功能的微型結構;其中所有元件在結構上已組成一個整體,使電子元件向著微小型化、低功耗、智能化和高可靠性方面邁進了一大步。

最先進的集成電路是微處理器或多核處理器的核心,可以控制計算機到手機到數字微波爐的一切。存儲器和特定應用集成電路是其他集成電路家族的例子,對于現代信息社會非常重要。
雖然設計開發一個復雜集成電路的成本非常高,但是當分散到通常以百萬計的產品上,每個集成電路的成本最小化。集成電路的性能很高,因為小尺寸帶來短路徑,使得低功率邏輯電路可以在快速開關速度應用。
這些年來,集成電路持續向更小的外型尺寸發展,使得每個芯片可以封裝更多的電路。這樣增加了每單位面積容量,可以降低成本和增加功能-見摩爾定律,集成電路中的晶體管數量,每1.5年增加一倍。
總之,隨著外形尺寸縮小,幾乎所有的指標改善了-單位成本和開關功率消耗下降,速度提高。但是,集成納米級別設備的IC不是沒有問題,主要是泄漏電流。
因此,對于最終用戶的速度和功率消耗增加非常明顯,制造商面臨使用更好幾何學的尖銳挑戰。這個過程和在未來幾年所期望的進步,在半導體國際技術路線圖中有很好的描述。
