全自動洗衣機常用的可控硅型號及參數有哪些？

• 來源：宇芯電子 更新時間：2022-06-16 16:38:10點擊：6次

•


  全自動洗衣機常用的可控硅型號及參數有哪些？







  可控硅的概述：

          可控硅是可控硅整流元件的簡稱（亦稱晶閘管），是一種具有三個PN結的四層結構的半導體器件，雙向可控硅是一種NPNPN五層結構的半導體器件?？煽毓枋菍儆诎肟氐碾娏骺刂破骷?。

          在洗衣機中，可控硅起到的作用是：控制電機正反轉、進水閥、排水閥。

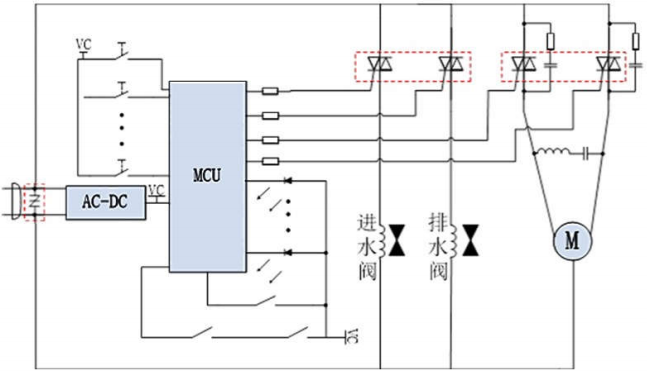

  洗衣機中，可控硅的功能框圖：









  洗衣機常用的可控硅型號及參數：

  型號	封裝外形	類別	觸發電流 (IGT3)	電流 IT(RMS)	電壓 VDRM/VRRM
  Z0409	TO-202B	雙向/4Q	＜5mA	4A	≥800V
  BTA06	TO-220	雙向/3Q	15-25mA	6A	≥800V
  BTA08	TO-220	雙向/3Q	15-25mA	8A	≥800V
  BTA12	TO-220	雙向/3Q	15-25mA	12A	≥800V
  BTA16	TO-220	雙向/3Q	15-30mA	16A	≥800V







  ---
