  為什么運放電路一般都會加這幾個電容，到底有啥用？







  本文來源：電子工程師筆記

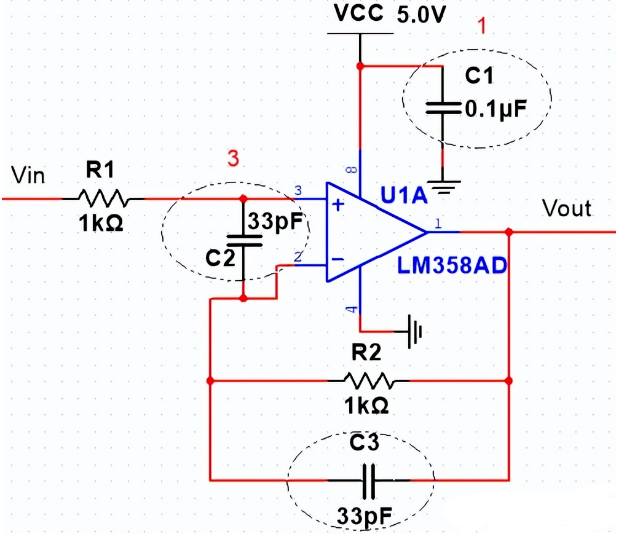

  在運放電路里面，你大概一定見過這么幾個電容，比如說：




  1、電源VCC接地線




  2、反饋的輸入輸出引腳之間




  3、正負兩個輸入端之間的那個電容






  雖然沒有這幾個電容，電路好像也能動起來，但設計電路的時候一般都會加進去，那這些電容到底有啥用呢？




  一、電源VCC接地線的電容




  這個電容主要就是起個濾波的作用，讓我們的電源網絡更干凈一些，抑制干擾信號。






  選擇值的話，一般是選103，104，或者105這類數字。主要就是看運放工作時的頻率，通常頻率高的時候，電容就會選小一點，反過來就是容量大的。




  二、反饋的輸入輸出引腳之間




  這個電容有兩個作用：




  1、頻率上的補償作用，補足輸入電容帶來的響應速度慢的問題，阻止運放自己瞎顫。




  2、濾波，過濾掉高頻的干擾信號，防止影響后邊兒的電路。




  選擇值的話，通常就是幾十PF的水平。

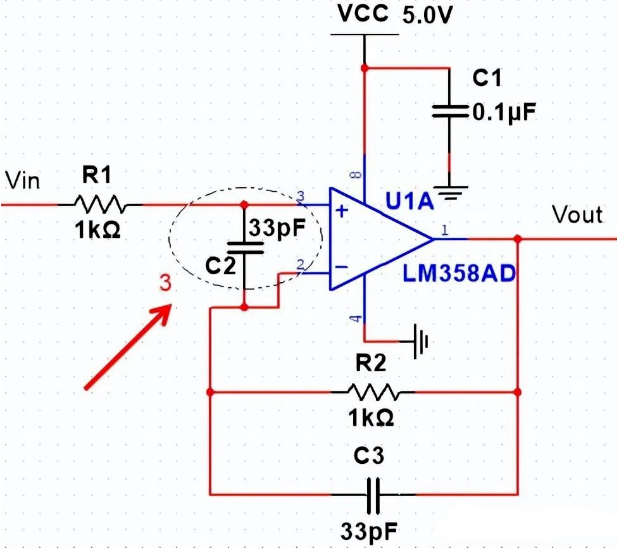

  三、正負兩個輸入端之間的那個電容




  這個電容的作用是搞抗干擾。




  咋理解呢。打個比方，假設同相輸入端一下子來了一個很強的干擾信號，那么同相輸入端的電壓會高于反相輸入端，輸出端馬上就會出現一個騷擾信號，但只要有電容在，輸出端就能迅速通過電容反饋給反相輸入端，這是因?yàn)殡娙輧啥说碾妷翰荒芩查g亂變，因此這個信號就能完整地加到反相輸入端。這兩個正負輸入端就能相互抵消了。




  選擇值的話，一般就是幾PF到幾十PF這個樣子。









  總結來說，運放周圍的那幾個電容其實大部分是為了搞抗干擾和濾波，沒有這個電容也是能工作的，但加了它，可以讓運放更加穩定地運行，所以咱們?cè)谠O(shè)計電路的時候，通常都會加上這些電容。







  ---
