國產可控硅MAC97A8 TO-92 SOT23 SOT223 雙向可控硅 長期庫存97A8

• 來源：宇芯電子 更新時間：2024-08-19 17:32:38點擊：6次

•


  國產可控硅MAC97A8 TO-92 SOT23 SOT223 雙向可控硅 長期庫存97A8

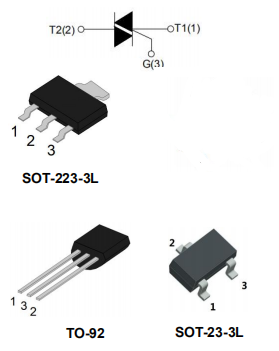

  國產可控硅MAC97A8的引腳圖：









  國產可控硅MAC97A8的特點：

  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 符合 RoHS 規范

  • 封裝：TO-92、SOT23、SOT223-3L








  國產可控硅MAC97A8的產品應用：

          國產可控硅MAC97A8的應用于：加熱控制器、彩燈控制器、電飯煲、燃氣點火器、電風扇調速器等。







  國產可控硅MAC97A8的極限值：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	0.8	A
  ITSM	通態不重復浪涌電流	8
  I2t	I2t 值	0.32	A2s
  dIT/dt	通態電流臨界上升率 I-II-III	50	A/μs
  	通態電流臨界上升率 IV	10
  IGM	門極峰值電流	1	A
  PGM	門極峰值功率	5	W
  PG(AV)	門極平均功率	0.1	W
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+125







  國產可控硅MAC97A8的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流 I-II-III	5	mA
  	門極觸發電流 IV	7
  VGT	門極觸發電壓	1.3	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	5	mA
  IL	擎住電流 I-III-IV	10
  	擎住電流 II	20
  VTM	通態壓降	1.55	V







  國產可控硅MAC97A8的特性圖：









  ---
