一個N-MOS管和P-MOS管驅動應用實例

• 來源：宇芯電子 更新時間：2025-07-03 15:27:02點擊：6次

•


  一個N-MOS管和P-MOS管驅動應用實例







  MOS管在電路設計中是比較常見的，按照驅動方式來分的話，有兩種，即：N-MOS管和P-MOS管。MOS管跟三極管的驅動方式有點類似，但又不完全相同，那么今天筆者將會給大家簡單介紹一下N-MOS管和P-MOS管的工作原理，并結合自己實際的應用來給大家分享一下如何來驅動N-MOS管和P-MOS管。

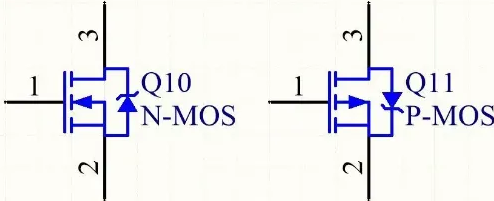

  首先，我們先來看一下N-MOS管和P-MOS管分別在電路中的電氣符號：







  咋一看上面兩個電氣符號，似乎非常的相似，可能讓很多人都有點傻傻分不清楚。那么，在我們看到電路中出現這些符號的時候，我們要怎么知道究竟是N-MOS管還是P-MOS管呢？



  在判斷是N-MOS管還是P-MOS管之前，我們先來學會認識MOS管符號上的三個引腳，究竟哪個引腳是G（基）極、S（源）極和D（漏）極吧，請看下圖：







  G（基）極的話，還是很容易區分的，就不用多說什么了，比較難區分的基本就是S（源）極和D（漏）極了，那么，我只需要記住：無論是N-MOS管還是P-MOS管，兩根線相交的就是S（源）極了，剩下的一個單獨引線的那邊，就是D（漏）極了。

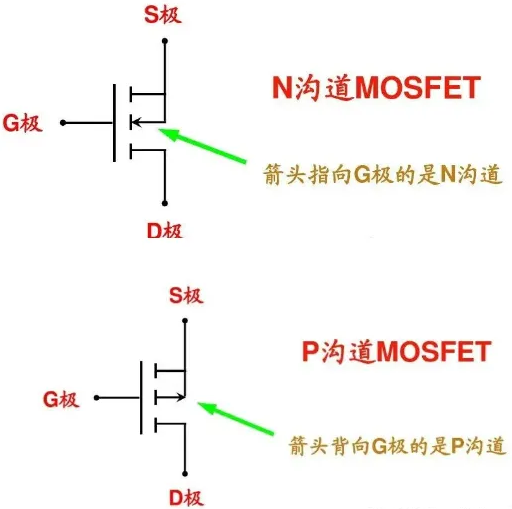

  接下來，我們就要來區分究竟哪個是N-MOS，哪個是P-MOS了，同樣 ，我們這里只需要看箭頭的方向，并且記?。杭^指向G極的是N-MOS管，箭頭背向G極的是P-MOS管。

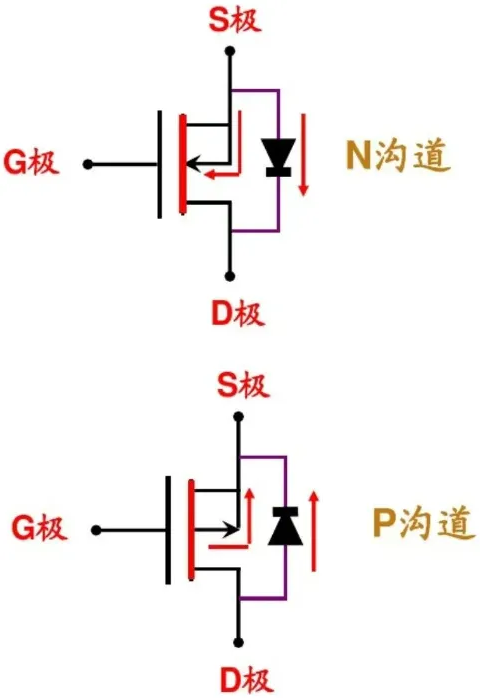

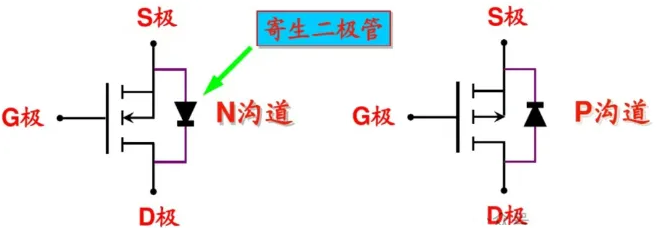

  通過了解MOS的相關知識，我們還得到一個知識點，那就是：MOS在制造過程中，會自動形成一個PN結，也就是我們常說的MOS管的“寄生二極管”。那么這個寄生二極管的方向如何判斷呢？同樣，我們記住這兩句話就好了：N-MOS管，寄生二極管的方向是由S極指向D極；P-MOS管，寄生二極管的方向是由D極指向S極。如下圖所示：







  關于寄生二極管的方向，還有一種比較簡單的記法，那就是：想象DS邊的三節斷續線是聯通的，不論是N-MOS管還是P-MOS管，中間襯底箭頭方向和寄生二極管的箭頭方向總是一致的，即，要么都由S指向D，要么都由D指向S。







  當然咯，前面這些”科普知識”，基本都是來源于教材，大家只要是認真學習過MOS管相關知識的話，相信對MOS管的認識一定會比筆者這里介紹的更深刻。那么，MOS管經常在電路中作為開關來使用，我們該怎么控制呢？

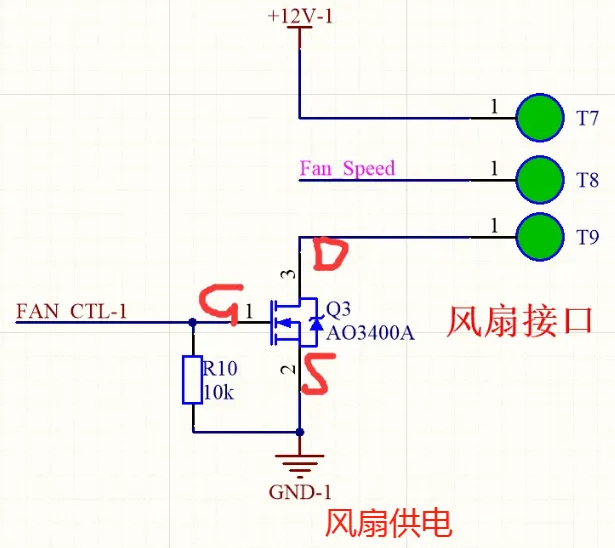

  對于N-MOS管來說，它導通條件就是：G極與S極中間的電壓差超過閾值時，D極和S極導通。在實際應用中，一般是將控制信號接到G極，S極則直接接在GND上，從而達到控制N-MOS管的開和關的效果，在D極和S極導通后，導通電阻Rds很小，一般都是幾十毫歐級別，因此，電流導通后，形成的壓降也是很小的。下面這個電路，就是筆者實際應用中用來控制一個小風扇開關的電路，電路中就是使用的N-MOS管來控制風扇的負極，來實現風扇的開和關的效果。



  控制端G極接的是一個3.3V單片機的IO口：



  • 當單片機IO口輸出高電平時，MOS管的G極電壓高于S極將近3.3V，此時N-MOS管AO3400A的D極和S極導通。

  •

  • 當單片機IO口輸出低電平時，MOS管的G極電壓也幾乎為0V（GND電壓），此時N-MOS管AO3400A的D極和S極斷開。









  在實際應用中，對于電壓比較高的電路，尤其是高于人體安全電壓36V的電路中，往往會用MOS管來控制負載的正極而不是負極，似乎這樣會更安全一些？或許就跟我們的日常家用電器中，大部分是控制火線的通斷來實現對負載的控制道理是一樣的吧?？刂齐娫吹恼龢O通斷，我們一般是用P-MOS管來實現，那么P-MOS又該怎么驅動呢？



  其實P-MOS管的驅動跟N-MOS管也是有點類似的，P-MOS管的導通條件是：G極與S極中間的電壓差低于閾值時，S極和D極導通。



  雖然P-MOS管的驅動原理跟N-MOS管比較類似，但是，兩者之間的驅動電路還是有點差異的，同樣以單片機IO口控制為例，當P-MOS管的S極與D極電壓差異過大時，就不能直接用單片機IO口來控制了，比如，P-MOS管的S極接的是12V電壓，那么：



  • 當單片機IO口輸出高電平時，P-MOS管的G極電壓和S極之間的電壓就是將近-9.7V；

  •

  • 當單片機IO口輸出低電平時，P-MOS管的G極電壓和S極之間的電壓就是將近-12V；



  那么，此時對于大部分P-MOS管來說，都是導通的，實現不了關斷的功能。當然，對于S極接3.3V的電壓的話，是不會有什么影響的。但是，為了能適應更多的應用場合，我們必須得考慮這個問題，因此筆者通過對驅動電路的改進，得到了下面這個電路：

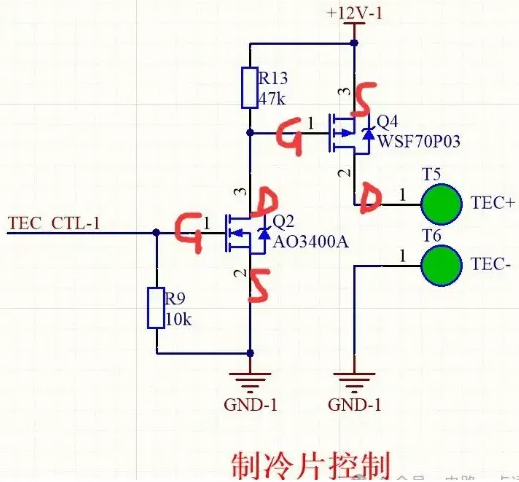

  這個電路是筆者用來控制制冷片制冷的電路，用了一個N-MOS管和一個P-MOS管來實現，當然，電路中的N-MOS管也用三極管來替代，甚至P-MOS管70P03的G極也可以通過電阻分壓的方式來實現驅動。



  但是，筆者之前說了，為了通用性，這里還是選擇N-MOS管或者三極管來作為前級驅動比較合適。這個電路的工作原理也很簡單，關于N-MOS管AO3400A的通斷筆者就不再多說了。當AO3400A導通后，會導致P-MOS管70P03的G極電壓變成接近GND的電壓，從而使得它的S極和G極的電壓差增大為接近12V，從而使得70P03的S極和D極導通。



  同理，當AO3400A關斷后，會導致P-MOS管70P03的G極電壓在上拉電阻的作用下上拉至12V，從而使得它的S極和G極的電壓差幾乎為0V，從而使得70P03的S極和D極關斷。



  好了，關于N-MOS管和P-MOS管的原理以及基本應用筆者就簡單介紹到這里了，筆者相信，通過這兩個實例，大家對MOS的驅動會有更加深刻的認識，在以后的應用中，就可以針對負載特性，來選擇合適的MOS管驅動了。







  ---
