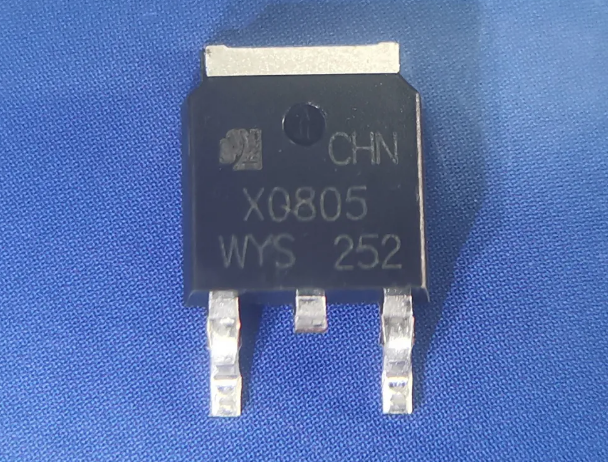

國產可控硅X0805 TO-252 微觸發8A單向可控硅

• 來源：宇芯電子 更新時間：2025-08-11 14:49:31點擊：6次

•


  國產可控硅X0805 TO-252 微觸發8A單向可控硅















  國產可控硅X0805的應用領域：

          X0805可控硅應用于：摩托車點火器、汽油機點火器、LED燈控制器、咖啡壺、直發器等...

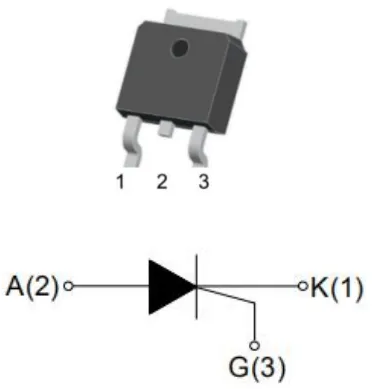

  X0805可控硅腳位圖：









  X0805可控硅的極限參數（T_CASE=25℃）：

  符號	參數	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(AV)	通態平均電流	5	A
  IT(RMS)	通態均方根電流	8
  ITSM	通態不重復浪涌電流	70
  I2t	I2t 值	25	A2s
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	3	A
  PGM	門極峰值功率	4	W
  PG(AV)	門極平均功率	1
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+110







  X0805可控硅的電特性：

  符號	參數	數值	單位
  IGT	門極觸發電流	10~200	μA
  VGT	門極觸發電壓	0.65	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	5	mA
  IL	擎住電流	6
  dVD/dt	斷態電壓臨界上升率	10	V/μs
  VTM	通態壓降	1.55	V
  IDRM/IRRM	斷態重復峰值電流 VD=VDRM/VRRM,Tj=25℃	5	μA
  	斷態重復峰值電流 VD=VDRM/VRRM,Tj=110℃	200

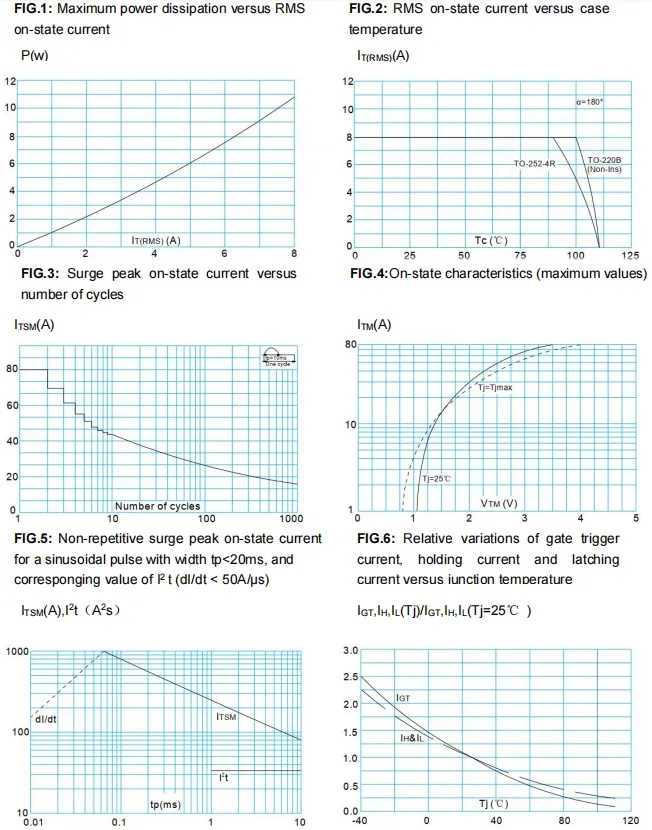

  X0805可控硅的參數特性曲線：

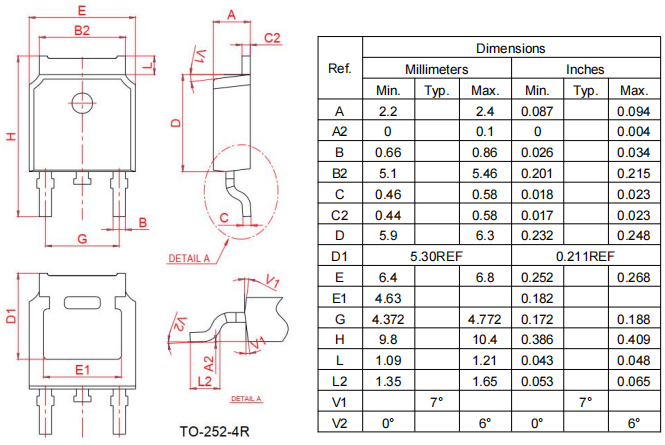

  X0805可控硅的封裝尺寸圖：
