  四路達林頓芯片 ULN2402A SOP-10 50V高耐壓達林頓晶體管







  四路達林頓芯片 ULN2402A的描述：

         ULN2402A 是單片集成高耐壓、大電流達林頓管陣列，電路內部包含四個獨立的達林頓管驅動單路。電路內部設計有續流二極管，可用于驅動繼電器、步進電機等電感性負載。單個達林頓管集電極可輸出 500mA 電流。將達林頓管并聯可實現更高的輸出電流能力。該電路可廣泛應用于繼電器驅動、照明驅動、顯示屏驅動(LED)、步進電機驅動和邏輯緩沖器。

         ULN2402A 的每一路達林頓管串聯一個 2.7K 的基極電阻，在 5V 的工作電壓下可直接與 TTL/CMOS電路連接，可直接處理原先需要標準邏輯緩沖器來處理的數據。







  四路達林頓芯片 ULN2402A的產品特點：

  • 500mA 集電極輸出電流（單路）

  • 耐高壓（50V）

  • 輸入兼容 TTL/CMOS 邏輯信號

  • 廣泛應用于繼電器驅動

  • 靜電能力：4000（HBM）

  • 封裝形式：SOP-10、MSOP-10







  四路達林頓芯片 ULN2402A的應用領域：

  • 繼電器驅動

  • 指示燈驅動

  • 顯示屏驅動







  四路達林頓芯片 ULN2402A的極限參數：

  T_A=25℃，除另有規定外

  參數	符號	值	單位
  集電極-發射極電壓(7~10腳)	VCE	-0.5~50	V
  COM 端電壓(6腳)	VCOM	50	V
  輸入電壓(1~4腳)	VI	-0.5~30	V
  集電極峰值電流	ICP	500	mA/ch
  輸出鉗位二極管正向峰值電流	IOK	500	mA
  總發射極峰值電流(Max)	IET	-1.2	A
  工作結溫(Max)	TJ	150	℃
  焊接溫度		260	℃，10S
  存儲溫度范圍	Tstg	-60~+150	℃
  封裝熱阻(SOP10)	θJA	123	℃/W
  封裝熱阻(MSOP10)	θJA	125	℃/W







  四路達林頓芯片 ULN2402A的電參數特性表：

  （T_A=25℃，除另有規定外）

  參數		測試圖	測試條件		Typ值	Max值	單位
  VI(ON)	導通狀態輸入電壓	圖4	VCE=2V	IC=200mA	1.9	2.4	V
  				IC=250mA	2.0	2.7
  				IC=300mA	2.1	3
  VCE(SAT)	集電極-發射極飽和壓降	圖5	VI=2.4V IC=30mA		0.78	1.0	V
  			VI=2.4V IC=60mA		0.82	1.1
  			VI=2.4V IC=120mA		0.9	1.2
  			VI=2.4V IC=240mA		1.1	1.4
  			VI=2.4V IC=350mA		1.25	1.6
  VF	鉗位二極管正向壓降	圖8	IF=350mA		1.6	1.8	V
  ICEX	集電極關斷漏電流	圖1	VCE=40V II=0			50	μA
  		圖2	VCE=50V TA=85℃ VI=0V			100
  II	輸入電流	圖4	VIN=12V	IC=60mA	4	5.3	mA
  			VIN=6V		1.7	2.2
  			VIN=4.5V		1.1	1.6
  			VIN=2.4V		0.35	0.7
  IR	鉗位二極管反向電流	圖7	VR=40V			100	μA
  CIN	輸入電容				15		pF
  tPLH	傳輸延遲 低-高	圖9	VL=12V RL=45Ω		0.15	1	μs
  tPHL	傳輸延遲 高-低	圖9	VL=12V RL=45Ω		0.15	1	μs







  四路達林頓芯片 ULN2402A的參數測試原理圖：











  四路達林頓芯片 ULN2402A的典型應用圖：

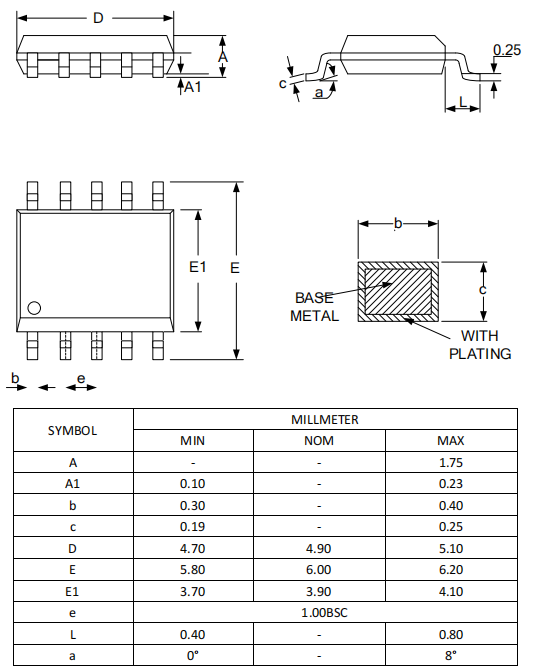

  四路達林頓芯片 ULN2402A的封裝尺寸圖：












  ---
