  為什么運放積分器要在電容兩端并聯一個電阻？阻值怎么計算？

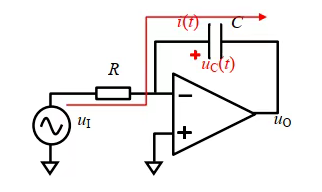

  對于積分電路，在實際應用中，因?yàn)榇嬖谳斎胧д{(diào)電壓、輸入偏置電流，會導致會有一個持續電流流過反饋電容，使電容上的電壓累積增加或者減小，最終達到最大輸出電壓。

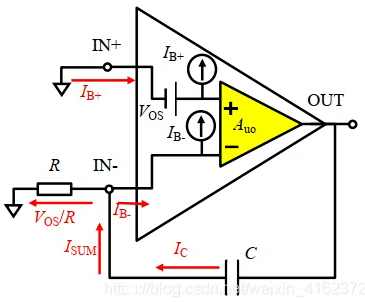

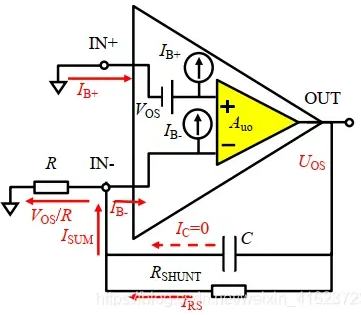

  上圖很好的解釋了給電容充電的原因，為了避免這種現象，一般在電容旁并聯一個較大電阻。







  那么這個并聯電阻怎么取值呢？

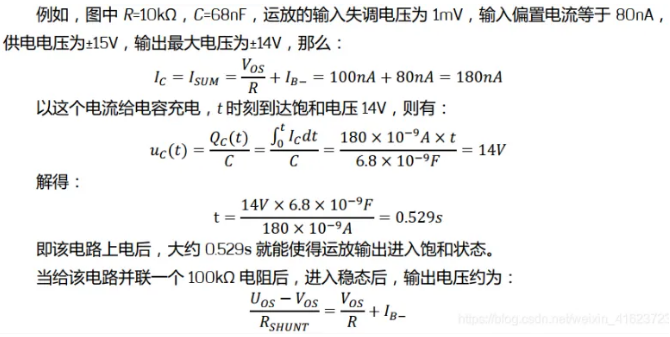

  由最后一個等式知道：Rshunt=（Uos-Vos）/（Vos/R+Ib-），可以權衡輸出失調電壓和并聯電阻，使運放達最佳狀態，上述例子0輸入情況下，并聯100k電阻Uos=19mV。



  摘自《新概念模擬電路》







  ---
