0.8A~1A的低壓降線性穩壓器 AMS1117 SOT-223

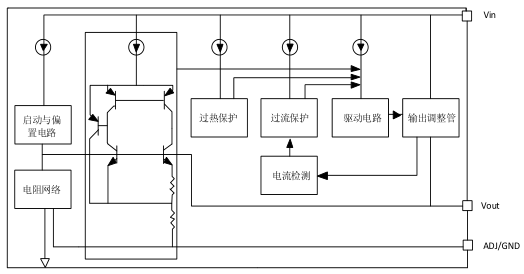

AMS1117的內部結構圖：
AMS1117的描述：
AMS1117 是一款低壓差的線性穩壓器，當輸出1A電流時，輸入輸出的電壓差典型值僅為1.4V。
AMS1117 除了能提供多種固定電壓版本外(Vout=1.8V,3.3V,5V)，還提供可調端輸出版本，該版本能提供的輸出電壓范圍為1.25V~10V。
AMS1117 提供完善的過流保護和過熱保護功能(AMS1117 正常工作環境溫度范圍極寬，為-10℃~85℃)，確保芯片和電源系統的穩定性。同時在產品生產中應用先進的修正技術，確保輸出電壓和參考源精度在±1%的精度范圍內。
AMS1117 采用SOT-223、TO-252、SOT-89的封裝形式。
AMS1117的特點：
包括三端可調輸出和固定電壓輸出版本(固定電壓包括1.8V、3.3V、5V、ADJ等，其他電壓規格可根據用戶定制)
最大輸出電流為1A
輸出電壓精度高達±1%
穩定工作電壓范圍高達12V
電壓線性度為0.2%
負載線性度為0.4%
環境溫度：TA的范圍是-10~85℃
AMS1117的應用：
計算機主板、顯卡
LCD 監視器及LCD TV
DVD 解碼板
ADSL 等設備
開關電源的后級穩壓
AMS1117的極限值：
| 參數 | 符號 | 數值 | 單位 |
| 輸入電源電壓 | Vin | 12 | V |
| 最大結溫 | TJ | 150 | ℃ |
| 工作環境溫度 | Ta | 85 | |
| 貯存溫度 | Ts | -10~+85 | |
| 引腳溫度(焊接時間10S) | T | 300 |
