降壓芯片 LC51C 精簡型 DC-DC 降壓電路 40V降壓IC LC51C
降壓芯片 LC51C的描述：
LC51C 是精簡型 DC-DC 降壓變換器集成電路，內含溫度補償?shù)膮⒖茧妷涸矗?.25V）、比較器、能有效限制電流及控制工作周期的振蕩器、驅動器及大電流輸出開關管等，外配少量元件，就能組成 DC-DC 降壓電路。與 34063 產品比較，可達到使用最少的外接元件構成開關式降壓變換器，廣泛適用于汽車充電器、直流降壓變換器等產品。
降壓芯片 LC51C的特點：
降壓芯片 LC51C的極限值：
| 參數 | 符號 | 數值 | 單位 |
| 電源電壓 | VCC | 40 | V |
| 輸出開關管集電極電壓 | VC(switch) | 40 | V |
| 輸出開關管發射極電壓(VPIN1=40V) | VE(switch) | 40 | V |
| 輸出開關管集電極與發射極間的電壓 | VCE(switch) | 40 | V |
| 輸出開關管電流 | ISW | 1.5 | A |
| 功耗 | PD | 1.25 | W |
| 工作環境溫度 | TA | 0~+70 | ℃ |
| 貯存溫度 | TSTG | -65~+150 | ℃ |
降壓芯片 LC51C的電特性：
(VCC=12V，TA=0~85℃，除非另外規定)
| 參數 | 最小值 | 典型值 | 最大值 | 單位 |
| 電源電壓 VCC | 3 | 12 | 40 | V |
| 電源電流 ICC | 5 | 8 | mA | |
| 線性調整 | 20 | mV | ||
| 負載調整 | 100 | mV | ||
| 輸出紋波 | 100 | mVp-p | ||
短路電流 Vin=25V,RL=0.1Ω | 0.6 | A | ||
短路電流 Vin=12V,RL=0.1Ω | 1.2 | A | ||
| 頻率 | 80 | 100 | 120 | KHz |
| 效率 | 80 | % | ||
| 直流放大倍數 hfe | 50 | 120 | ||
| 集電極漏電流 IC | 0.01 | 100 | μA |

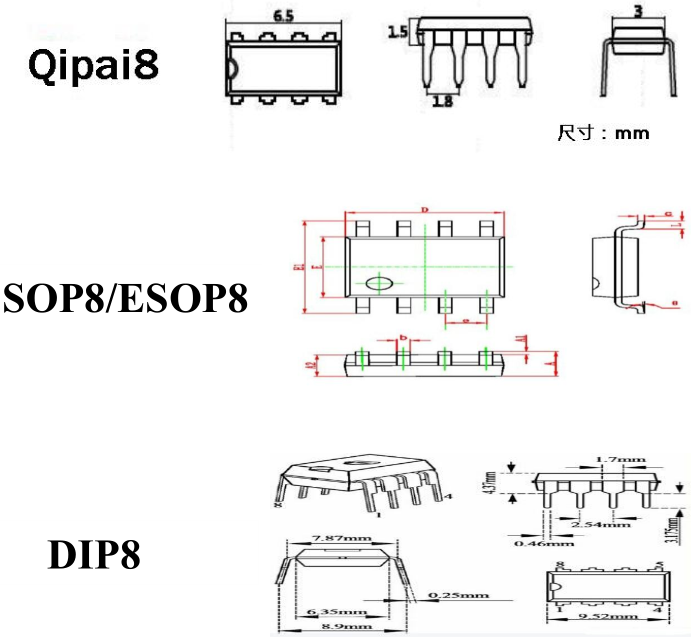

降壓芯片 LC51C的封裝外形及尺寸圖：
