升壓DC/DC轉換器 ME2170 SOP8 9W升壓IC 多串LED恒流驅動
ME2170的描述：
ME2170是一款由基準電壓源、振蕩電路、誤差放大電路、相位補償電路、電流限制電路等構成的CMOS升壓型DC/DC LED驅動。
由于內置了低導通電阻的增強型N溝道功率MOSFET，因此適用于需要高效率、高輸出電流的應用電路。
另外，可通過在VSENSE端子連接電流檢測電阻(RSENSE)來限制輸出電流。由于將電流檢測電壓(VSENSE)設定為107mV，因此可減少在RSENSE端產生的損耗。
ME2170外圍的輸出電容可使用陶瓷電容器。并且，采用了SOP8封裝，散熱性好，可適用于高密度安裝高精度效率的應用。
ME2170的應用場合：
2串(≤9W)LED燈
3串(≤9W)LED燈
ME2170的特點：
可自由設置恒流大?。喝绠?dāng)設定 RSENSE=143mΩ時，恒流值是750mA
輸入范圍：2.5~6V
帶載輸出：2串(≤9W)LED，3串(≤9W)LED
設置VOUT=12V時，推薦Vin不低于3.1V
工作頻率：1MHz
基準電壓：1.25V
消耗電流低：靜止時60μA（典型值）
軟啟動時間：2ms(典型值)
UVLO(欠壓鎖定) 功能：VDD＜2.3V
外接元器件：電感器、二極管、電容器、電阻

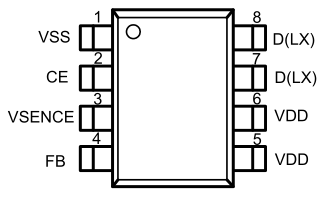

ME2170的產品引腳圖：
ME2170的極限值：
| 參數 | 符號 | 設置 | 單位 |
| VDD 引腳電壓范圍 | VDD | -0.3~6.5 | V |
| LX 引腳電壓范圍 | LX | -0.3~VOUT+0.3 | |
| CE 引腳電壓范圍 | VEN | -0.3~Vin+0.3 | |
| 功率損耗(SOP8) | PD | 850 | mW |
| 工作溫度范圍 | Topr | -40~+150 | ℃ |
| 存儲溫度范圍 | Tstg | -40~+150 |

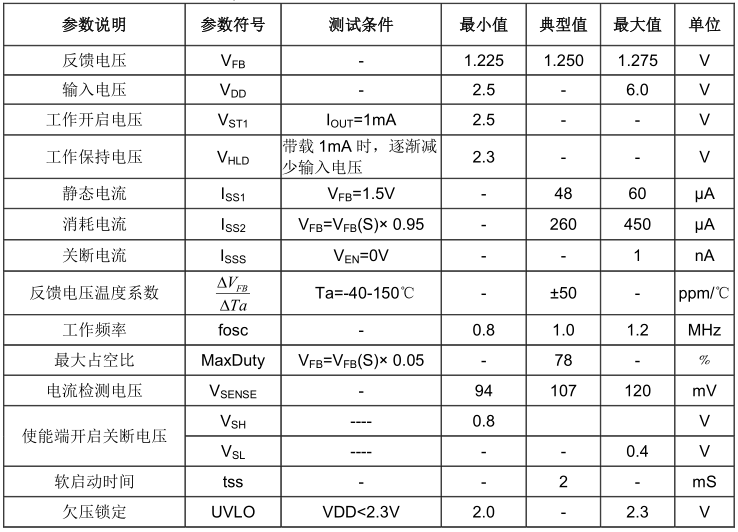

ME2170的電特性：
ME2170 測試條件，VDD=3.3V,Topt=25℃。除非特殊情況。

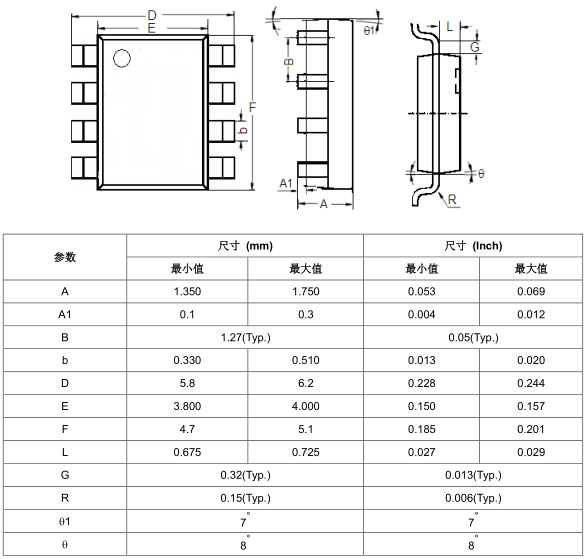

ME2170的封裝外形尺寸：
