LED驅動控制專用電路 TM1628 SOP28 帶鍵盤掃描接口 貼片驅動IC
LED驅動控制專用電路 TM1628的極描述：
TM1628是一種帶鍵盤掃描接口的LED(發光二極管顯示器)驅動控制專用IC，內部集成有MCU 數字接口、數據鎖存器、LED驅動、鍵盤掃描等電路。本產品質量可靠、穩定性好、抗干擾能力強。主要適用于家電設備(智能熱水器、微波爐、洗衣機、空調、電磁爐)、機頂盒、電子稱、智能電表等數碼管或LED顯示設備。
LED驅動控制專用電路 TM1628的特性說明：
采用CMOS工藝
多種顯示模式(10段X7位~13段X4位)
最大支持矩陣按鍵10X2
輝度調節電路(8級占空比可調)
串行接口(CLK、STB、DIO)
振蕩方式：內置RC振蕩
內置上電復位電路
內置數據鎖存電路
抗干擾能力強
封裝形式：SOP28

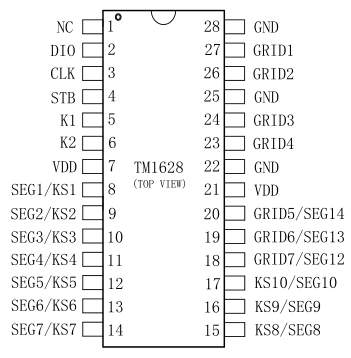

LED驅動控制專用電路 TM1628的管腳圖：
LED驅動控制專用電路 TM1628的極限值：
TA=25℃,VSS=0V
| 參數 | 符號 | 數值 | 單位 |
| 邏輯電源電壓 | VDD | -0.5~+7 | V |
| 邏輯輸入電壓 | VII | -0.5~VDD+0.5 | |
| LED SEG 驅動輸出電流 | IO1 | -50 | mA |
| LED GRID 驅動輸出電流 | IO2 | +200 | |
| 功率損耗 | PD | 400 | mW |
| 工作溫度 | Topt | -40~+80 | ℃ |
| 存儲溫度 | Tstg | -65~+150 |
LED驅動控制專用電路 TM1628的電特性：
TA=-20~+80℃,VDD=5V,VSS=0V
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
| 高電平輸出電流 | Ioh1 | 20 | 35 | 60 | mA |
| 低電平輸入電流 | IOL | 80 | 120 | ||
| 低電平輸出電流 | Idout | 3 | |||
| 高電平輸出電流容許量 | Itolsg | 5 | % | ||
| 高電平輸入電壓 | VIH | 0.7 VDD | V | ||
| 低電平輸入電壓 | VIL | 0.3 VDD |
