六路達林頓驅動電路 LC2336 DIP/SOP16 應用于繼電器驅動

LC2336的描述：

        LC2336是內置了三端穩壓器的六路達林頓驅動電路。該電路內部集成了78L33三端穩壓器，可提供穩定的3.3V輸出電源。其內部集成的達林頓驅動電路針對開關型電感負載(繼電器)進行了優化設計，集成的續流二極管能吸收繼電器關斷時產生的電壓尖峰。單路達林頓驅動電路可輸出300mA電流，將達林頓管并聯可實現更高的輸出電流能力。該電路可廣泛應用于繼電器驅動照明驅動、顯示屏驅動(LED)、線性驅動器和邏輯緩沖器。

LC2336的特點：

• 單路集電極輸出電流：300mA

• 耐高壓：30V

• 輸入兼容TTL/CMOS邏輯信號

• 集成78L33三端穩壓器

• 廣泛應用于繼電器驅動

• 封裝形式：DIP-16、SOP-16

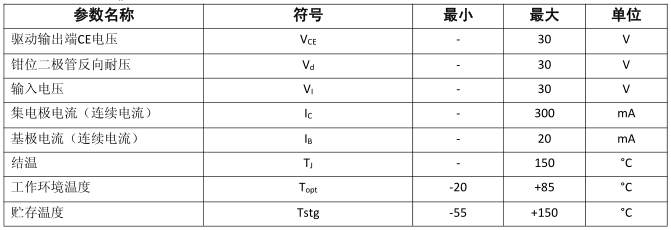

LC2336的極限值：

除非有特殊要求，T_A=25℃

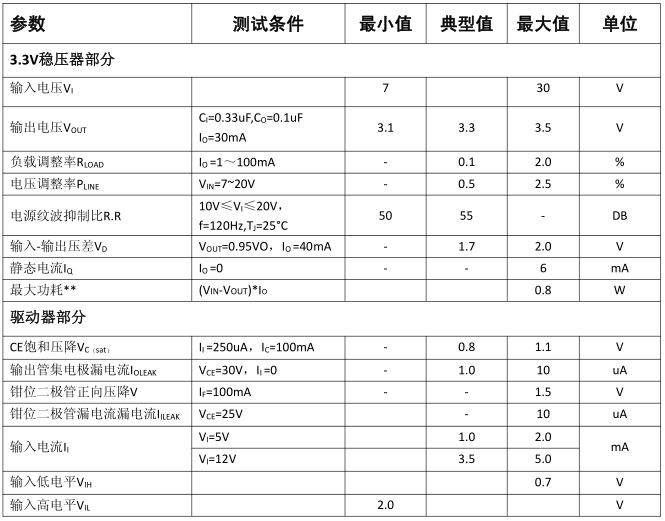

LC2336的電特性：

除非有特殊要求，T_A=25℃
