漏電保護電路 54123 DIP8/SOP8 高靈敏度漏電保護IC
54123的描述：
54123是一個通用漏電保護開關電路。該電路內部設有差分放大器、鎖存器和穩壓器，輸入靈密度高。
54123的特點：
輸入靈敏度高(典型值VT=6.1mV)
輸入電流靈敏度的溫度特性好
外圍電路簡單
抗干擾、防浪涌能力強
功耗低(典型值PD=5mW)，可用于110V和220V電網
54123的極限值：
Tamb=25℃，除非有另有規定
| 參數 | 符號 | 條件 | 數值 | 單位 |
| 電源電流 | ICC | 8 | mA | |
| VR 端電流 | IVR | VR~IN | 250 | |
| VR~GND | 30 | |||
| IN~VR | -250 | |||
| IN 端電流 | IIN | IN~VR | 250 | |
| IN~GND | 30 | |||
| VR~IN | -250 | |||
| INLA 端電流 | IINLA | 5 | ||
| 功耗 | PD | 200 | mW | |
| 工作環境溫度 | Tamb | -20~+80 | ℃ | |
| 貯存溫度 | Tstg | -55~+125 |
注：VR~IN或IN~VR之間的電流值是脈寬小于1mS、占空比小于12%的脈沖電流。

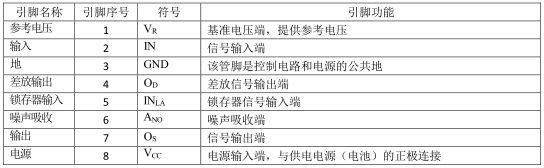

54123的管腳圖和引腳描述：
