六路反相施密特觸發器 CD40106 六反相器 觸發器芯片
一、CD40106的描述：
CD40106提供六個反相緩沖器。每個輸入都具有施密特觸發器電路，反向緩沖器針對正向信號和負向信號在不同點進行切換。正電壓Vp與負電壓VN之差被定義位輸入遲滯電壓VH。
推薦的工作電壓范圍是3V至15V，以VSS為參考。未使用的輸入引腳必須連接到VDD、VSS或另一個輸入。
二、CD40106的特點：
施密特觸發器輸入鑒別
完全靜態操作
5V、10V、15V參數額定值
標準化對稱輸出特性
封裝形式：DIP14/SOP14

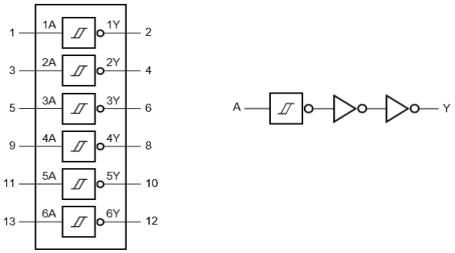

三、CD40106的功能框圖：
四、CD40106的極限值：
除非另有規定，Tamb=25℃，電壓以VSS=0V(通常接地)為參考。
| 參數 | 符號 | 數值 | 單位 |
| 電源電壓 | VDD | -0.5~+18 | V |
| 輸入鉗位電流 | IIK | ±10 | mA |
| 輸入電壓 | VI | -0.5~VDD+0.5 | V |
| 輸出鉗位電流 | VOK | ±10 | mA |
| 輸入輸出電流 | II/O | ±10 | |
| 電源電流 | IDD | 50 | |
| 貯存溫度 | Tstg | -65~+150 | ℃ |
| 工作環境溫度 | Tamb | -40~+85 | |
| 焊接溫度(10秒) DIP | TL | 245 | |
| 焊接溫度(10秒) SOP | 250 |
