4056鋰電充電IC 4056A ESOP8 鋰電充電電路

鋰電充電電路 4056A的描述：

       4056A 是一款完整的單節鋰離子電池采用恒定電流/恒定電壓線性充電器。其底部帶有散熱片的 ESOP8 封裝與較少的外部元件數目使得 4056A 成為便攜式應用的理想選擇。4056A 可以適合 USB電源和適配器電源工作。

鋰電充電電路 4056A的特點：

• 具有電池反接保護功能

• 高達1000mA的可編程充電電流

• 無需MOSFET、檢測電阻器或隔離二極管

• 用于單節鋰離子電池、采用SOP 封裝的完整線性充電器

• 恒定電流/恒定電壓操作，并具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能

• 精度達到±1%的4.2V 預設充電電壓

• 用于電池電量檢測的充電電流監控器輸出

• 自動再充電

• 充電狀態雙輸出、無電池和故障狀態顯示

• C/10 充電終止

• 待機模式下的供電電流為55uA

• 2.9V 涓流充電

• 軟啟動限制了浪涌電流

• 電池溫度檢測功能

• 采用ESOP8封裝


鋰電充電電路 4056A的極限值：

• 輸入電流電壓(Vcc)：-0.3V~8V

• PROG：-0.3V~Vcc+0.3V

• BAT：-0.3V~7V

• TEMP：-0.3V~10V

• CE：-0.3V~10V

• BAT 短路持續時間：連續

• BAT 引腳電流：1200mA

• PROG 引腳電流：1200uA

• 最大結溫：145℃

• 工作環境溫度范圍：-40℃~85℃

• 貯存溫度范圍：-65℃~125℃

• 引腳溫度(焊接時間10秒)：260℃

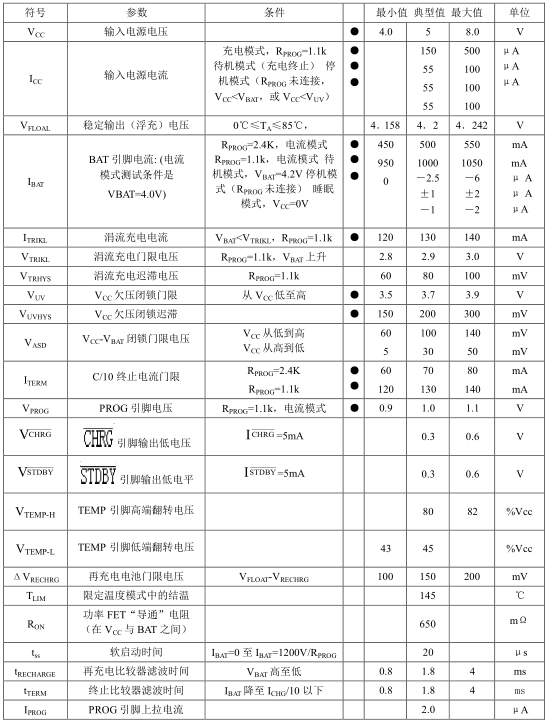

鋰電充電電路 4056A的電特性：

凡是注●表示該指標適合整個工作溫度范圍，否則僅值TA=25℃，Vcc=5V，除非特別注明
