BTA204 TO-252 貼片雙向可控硅 BTA204 國產可控硅
國產可控硅 BTA204的描述：
BTA204是一個8A的三端雙向可控硅，BTA204具有承受大載荷沖擊的能力，能夠提供高的dv/dt，對電磁干擾有很強的抵抗力。是具有高換向性能的三象限產品。特別推薦適用于感性負載。
國產可控硅 BTA204的引腳圖：
國產可控硅 BTA204的極限值：
斷態重復峰值電壓 VDRM/VRRM ------------------------------------------- 600/800V
通態均方根電流 IT(RMS) --------------------------------------------------- 8A
浪涌電流(全波，F(xiàn)=50Hz) ITSM -------------------------------------------- 80A
通態電流臨界上升率(IG=2 x IGT) dI/dt ------------------------------------- 50A/μs
門極峰值電流 IGM ---------------------------------------------------------- 4A
門極平均功率 PG(AV) ------------------------------------------------------- 1W
門極峰值功率 PGM --------------------------------------------------------- 5W
貯存溫度 Tstg --------------------------------------------------------------- -40~150℃
結溫 Tj ----------------------------------------------------------------------- -40~125℃
國產可控硅 BTA204的電特性：
(Tj=25℃，除非另有說明)
| 符號 | 參數 | 測試條件 | 數值 | 單位 |
| IGT | 門極觸發電流 I-II-III | VD=12V,RL=33Ω | 35 | mA |
| VGT | 門極觸發電壓 I-II-III | 1.5 | V | |
| VGD | 門極不觸發電壓 I-II-III | VD=VDRM,Tj=125℃，RL=3.3kΩ | 0.2 | |
| IH | 維持電流 | IT=100mA | 40 | mA |
| IL | 擎住電流 I-III | IG=1.2IGT | 50 | |
| 擎住電流 II | 70 | |||
| dV/dt | 斷態電壓臨界上升率 | VD=0.66 x VDRM,Tj=125℃，G極開路 | 500 | V/μs |
國產可控硅 BTA204的熱阻：
| 符號 | 參數 | 數值 | 單位 |
| Rth(j-c) | 結到外殼(AC) | 2.1 | ℃/W |
| Rth(j-a) | 結到環境，s=0.5cm2 | 70 |

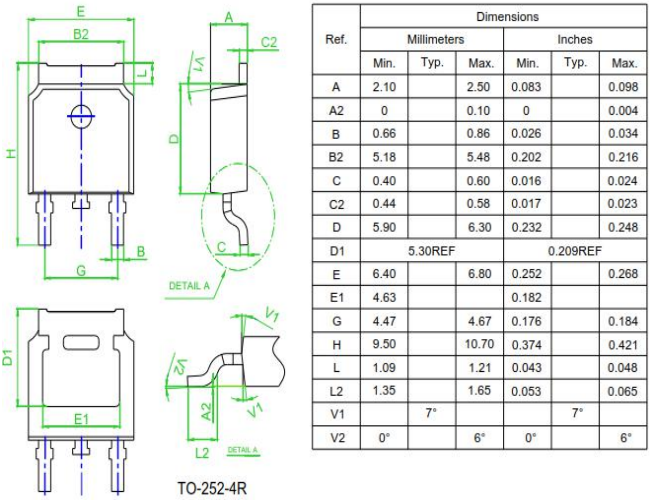

國產可控硅 BTA204的封裝外形尺寸：
