霍爾芯片 LC276 TO-94 直流馬達用霍爾IC LC276 雙極集成電路

霍爾芯片 LC276的概述：

        LC276是一內置霍爾感應及輸出驅動于一體的雙極集成電路，廣泛應用于各類大、小型雙相無刷直流風扇和直流馬達。它內含調整器、保護二極管、霍爾電壓發生器、差分放大器、史密特觸發器和集電極開路輸出 (DO， DOB)。

        當磁場大于翻轉點（BOP），輸出DO開啟（低），同時DOB關斷（高）。每路輸出狀態保持直到磁場強度低于釋放點(BRP)，然后DO、DOB狀態翻轉。

        直流風扇應用中，有時需要檢測電源連接。內部的反向二極管會保護芯片但不會保護線圈，如果有必要的話可以加一個保護二極管來保護線圈。

霍爾芯片 LC276的特點：

• LC276內部有2個不同的磁場翻轉點

• 工作電壓范圍寬：3.5V-20V

• 輸出能力強：可持續接納 300mA 電流

• 內含保護二極管，在異常情況下保護風扇不受損壞

• 工作溫度：-20~+85℃

• 封裝形式：TO-94

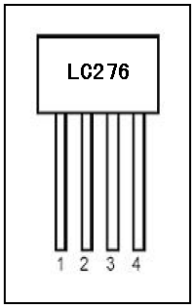

霍爾芯片 LC276的引腳排列圖：

霍爾芯片 LC276的應用范圍：

• 無刷直流馬達

• 無刷直流風扇

• 轉速計

• 速度測量


霍爾芯片 LC276的電參數特性：

(VDD=14V,Ta=25℃,RL=820Ω,CL=20pF)

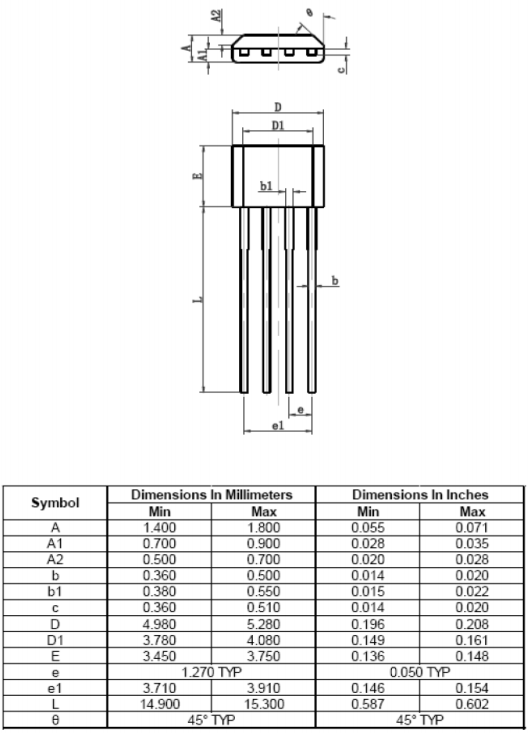

霍爾芯片 LC276的封裝外形尺寸：
