小電流NMOS 3416 SOT23-3L 小家電用MOS管 MOSFET替換

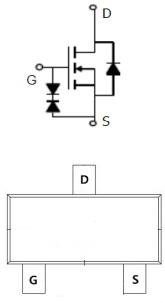

小電流NMOS 3416的管腳配置圖：
小電流NMOS 3416的特點：
VDS=20V
ID=6.8A
RDS(ON)＜22mΩ@VGS=4.5V(Type：15mΩ)
封裝：SOT23-3L
小電流NMOS 3416的應用：
電池保護
負載開關
不間斷電源
小電流NMOS 3416的極限值：
(如無特殊說明，TC=25℃)
漏極-源極電壓 VDS：20V
柵極-源極電壓 VGS：±12V
漏極電流-連續 ID：6.8A
漏極電流-脈沖 IDM：30A
總耗散功率 PD：1.5W
存儲溫度 TSTG：-55~150℃
工作結溫 TJ：-55~150℃
結到環境的熱阻 RθJA：125℃/W
小電流NMOS 3416的電特性：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 20 | 22 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=4.5V,ID=4A | 15 | 22 | mΩ | |
靜態漏源導通電阻 VGS=2.5V,ID=3A | 20 | 30 | |||
| VGS(th) | 柵極開啟電壓 | 0.5 | 0.65 | 1.2 | V |
| IDSS | 零柵壓漏極電流 | 1 | μA | ||
| IGSS | 柵極漏電流 | ±10 | μA | ||
| Qg | 柵極電荷 | 11 | nC | ||
| Qgs | 柵源電荷密度 | 2.3 | |||
| Qgd | 柵漏電荷密度 | 2.9 | |||
| Ciss | 輸入電容 | 780 | pF | ||
| Coss | 輸出電容 | 140 | |||
| Crss | 反向傳輸電容 | 80 | |||
| td(on) | 開啟延遲時間 | 9 | ns | ||
| tr | 開啟上升時間 | 30 | |||
| td(off) | 關斷延遲時間 | 35 | |||
| tf | 開啟下降時間 | 10 |

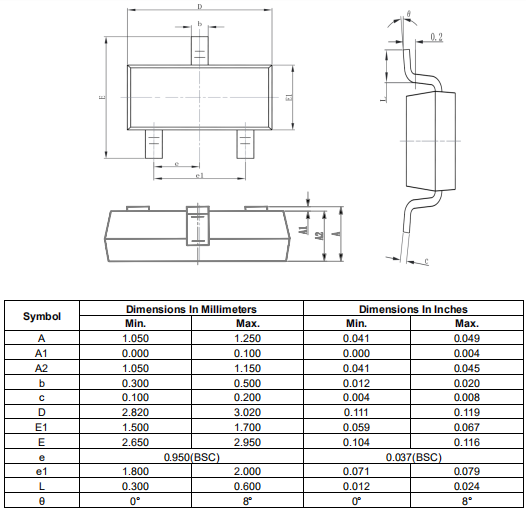

小電流NMOS 3416的封裝外形尺寸圖：
