UPS用國產MOS 60N04 PDFN3X3-8L 低內阻場效應管 MOS管性能

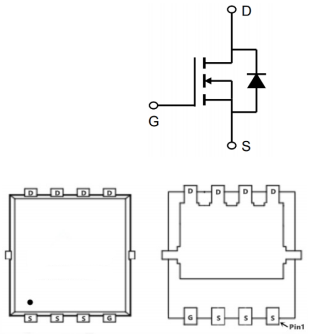

UPS用國產MOS 60N04的管腳圖：
UPS用國產MOS 60N04的用途：
電池保護
負載開關
UPS不間斷電源
UPS用國產MOS 60N04的極限值：
(如無特殊說明，TC=25℃)
漏極-源極電壓 VDS：40V
柵極-源極電壓 VGS：±20V
漏極電流-連續 ID：60A
漏極電流-脈沖 IDM：100A
單脈沖雪崩能量 EAS：31mJ
雪崩電流 IAS：25A
總耗散功率 PD：34.7W
存儲溫度 TSTG：-55~150℃
工作結溫 TJ：-55~150℃
結到環境的熱阻 RθJA：62℃/W
結到管殼的熱阻 RθJC：3.6℃/W
UPS用國產MOS 60N04的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 40 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=20A | 12.5 | 15.5 | mΩ | |
靜態漏源導通電阻 VGS=4.5V,ID=10A | 14.5 | 20 | |||
| VGS(th) | 柵極開啟電壓 | 1 | 1.5 | 2.5 | V |
| IDSS | 零柵壓漏極電流 VDS=32V,VGS=0V,TJ=25℃ | 1 | uA | ||
零柵壓漏極電流 VDS=32V,VGS=0V,TJ=55℃ | 5 | ||||
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 10.7 | nC | ||
| Qgs | 柵源電荷密度 | 3.3 | |||
| Qgd | 柵漏電荷密度 | 4.2 | |||
| Ciss | 輸入電容 | 1314 | pF | ||
| Coss | 輸出電容 | 120 | |||
| Crss | 反向傳輸電容 | 88 | |||
| td(on) | 開啟延遲時間 | 8.6 | ns | ||
| tr | 開啟上升時間 | 3.4 | |||
| td(off) | 關斷延遲時間 | 25 | |||
| tf | 開啟下降時間 | 2.2 |
