UPS場效應管 60P04 TO-252 -40V/-60A 場效應管規格書 低內阻MOS
UPS場效應管 60P04的應用領域：
電池保護
負載開關
UPS不間斷電源
UPS場效應管 60P04的極限值：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -40 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續 | -60 | A |
| IDM | 漏極電流-脈沖 | -105 | |
| EAS | 單脈沖雪崩能量 | 146 | mJ |
| IAS | 雪崩電流 | -54 | A |
| PD | 總耗散功率 TC=25℃ | 52.1 | W |
| RθJA | 結到環境的熱阻 | 62 | ℃/W |
| RθJC | 結到管殼的熱阻 | 2.4 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
UPS場效應管 60P04的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -40 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-18A | 10.5 | 13 | mΩ | |
靜態漏源導通電阻 VGS=-4.5V,ID=-12A | 15 | 20 | |||
| VGS(th) | 柵極開啟電壓 | -1 | -1.6 | -2.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 27.9 | nC | ||
| Qgs | 柵源電荷密度 | 7.7 | |||
| Qgd | 柵漏電荷密度 | 7.5 | |||
| Ciss | 輸入電容 | 3500 | pF | ||
| Coss | 輸出電容 | 323 | |||
| Crss | 反向傳輸電容 | 222 | |||
| td(on) | 開啟延遲時間 | 40 | ns | ||
| tr | 開啟上升時間 | 35.2 | |||
| td(off) | 關斷延遲時間 | 100 | |||
| tf | 開啟下降時間 | 9.6 |

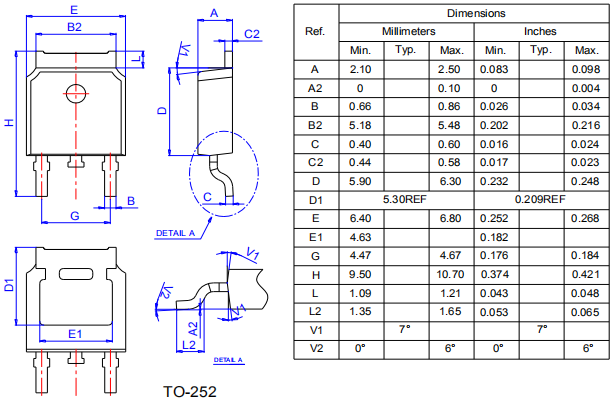

UPS場效應管 60P04的封裝外形尺寸圖：
