低壓MOS絲印 3G03 SOT-23-6L 貼片N+PMOS管 MOSFET引腳圖
貼片N+PMOS管 3G03的應用領域：
電池保護
負載開關
UPS 不間斷電源

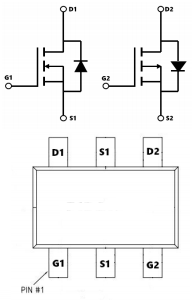

貼片N+PMOS管 3G03的引腳圖：
貼片N+PMOS管 3G03的極限值：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 | |
| N-CH | P-CH | |||
| VDS | 漏極-源極電壓 | 30 | -30 | V |
| VGS | 柵極-源極電壓 | ±12 | ±12 | |
| ID | 漏極電流-連續 | 3.8 | -3.2 | A |
| IDM | 漏極電流-脈沖 | 30 | -30 | |
| PD | 總耗散功率 | 1.15 | 1.15 | W |
| RθJA | 結到環境的熱阻 | 125 | 125 | ℃/W |
| TSTG | 存儲溫度 | -55~+150 | -55~+150 | ℃ |
| TJ | 工作結溫 | 150 | 150 | |

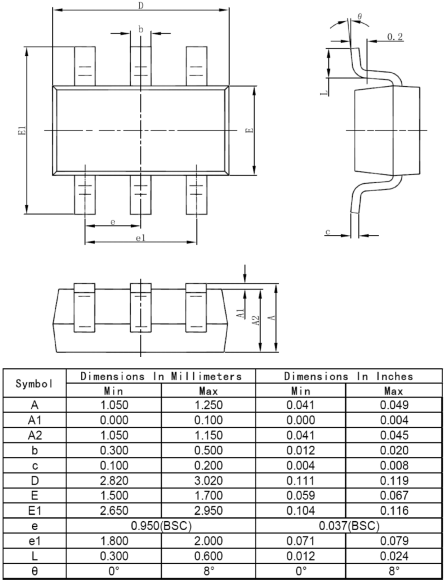

貼片N+PMOS管 3G03的封裝外形尺寸圖：
