國產達林頓管 ULN2803 CPC-20 小封裝達林頓管 達林頓芯片

國產達林頓管 ULN2803的描述：

       ULN2803是一個單片高電壓、高電流的達林頓晶體管陣列集成電路。它是由8組NPN 達林頓管組成的，它的高壓輸出特性和陰極鉗位二極管可以轉換感應負載。單個達林頓對的集電極電流是250mA。達林頓管并聯可以承受更大的電流。此電路主要應用于繼電器驅動器，字錘驅動器，燈驅動器，顯示驅動器（LED氣體放電），線路驅動器和邏輯驅動器。

        ULN2803的每組達林頓都有一個2.7kΩ串聯電阻，可以直接和TTL或5V CMOS裝置。

國產達林頓管 ULN2803的產品特點：

• 250mA額定集電極電流（單個輸出）

• 工作電壓：36V

• 輸入和各種邏輯類型兼容

• 封裝形式：CPC20

國產達林頓管 ULN2803的應用領域：

• 繼電器驅動器

• 字錘驅動器

• 燈驅動器

• 邏輯驅動器

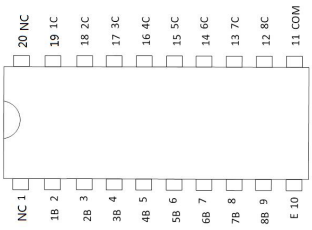

國產達林頓管 ULN2803的引腳配置圖：

注意：1、20為空腳，其余與SOP-18一致

國產達林頓管 ULN2803的極限參數：

除非有特殊要求，T_A=25℃

國產達林頓管 ULN2803的電特性：

除非有特殊要求，T_A=25℃
