500mA 四路達林頓芯片 ULN2402A SOP-10 大電流達林頓管
四路達林頓芯片 ULN2402A的描述：
ULN2402A 是單片集成高耐壓、大電流達林頓管陣列，電路內部包含四個獨立的達林頓管驅動單路。電路內部設計有續(xù)流二極管，可用于驅動繼電器、步進電機等電感性負載。單個達林頓管集電極可輸出 500mA 電流。將達林頓管并聯可實現更高的輸出電流能力。該電路可廣泛應用于繼電器驅動、照明驅動、顯示屏驅動(LED)、步進電機驅動和邏輯緩沖器。
ULN2402A 的每一路達林頓管串聯一個 2.7K 的基極電阻，在 5V 的工作電壓下可直接與 TTL/CMOS電路連接，可直接處理原先需要標準邏輯緩沖器來處理的數據。
四路達林頓芯片 ULN2402A的產品特點：
500mA 集電極輸出電流（單路）
耐高壓（50V）
輸入兼容 TTL/CMOS 邏輯信號
廣泛應用于繼電器驅動
靜電能力：4000（HBM）
封裝形式：SOP-10、MSOP-10
四路達林頓芯片 ULN2402A的應用領域：
繼電器驅動
指示燈驅動
顯示屏驅動
四路達林頓芯片 ULN2402A的極限參數：
TA=25℃，除另有規(guī)定外
| 參數 | 符號 | 值 | 單位 |
| 集電極-發(fā)射極電壓(7~10腳) | VCE | -0.5~50 | V |
| COM 端電壓(6腳) | VCOM | 50 | V |
| 輸入電壓(1~4腳) | VI | -0.5~30 | V |
| 集電極峰值電流 | ICP | 500 | mA/ch |
| 輸出鉗位二極管正向峰值電流 | IOK | 500 | mA |
| 總發(fā)射極峰值電流(Max) | IET | -1.2 | A |
| 工作結溫(Max) | TJ | 150 | ℃ |
| 焊接溫度 | 260 | ℃，10S | |
| 存儲溫度范圍 | Tstg | -60~+150 | ℃ |
| 封裝熱阻(SOP10) | θJA | 123 | ℃/W |
| 封裝熱阻(MSOP10) | θJA | 125 | ℃/W |

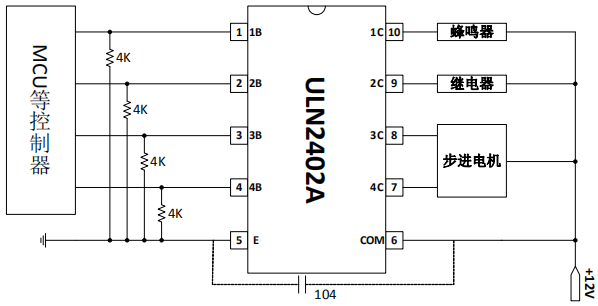

四路達林頓芯片 ULN2402A的典型應用：
