家電用可控硅BTB04-600C TO-220B 雙向可控硅BTB04 國產可控硅品牌

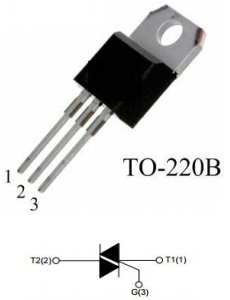

家電用可控硅BTB04-600C的引腳圖：
家電用可控硅BTB04-600C的應用領域：
BTB04雙向可控硅應用于：加熱控制器、馬達調速控制器、麻將機、攪拌機、直發器、面包機等家用電器。
家電用可控硅BTB04-600C的極限值(TCASE=25℃)：
斷態重復峰值電壓 VDRM/VRRM：600/800V
通態均方根電流 IT(RMS)：4A
通態不重復浪涌電流 ITSM：40A
門極峰值電流 IGM：4A
門極平均功率 PG(AV)：1W
存儲溫度 TSTG：-40~+150℃
工作結溫 Tj：-40~+125℃
家電用可控硅BTB04-600C的電特性：
| 符號 | 參數 | 數值 | 單位 | ||
| TW | SW | CW | |||
| IGT | 門極觸發電流 | ≤5 | ≤10 | ≤35 | mA |
| VGT | 門極觸發電壓 | ≤1.3 | V | ||
| VGD | 門極不觸發電壓 | ≥0.2 | |||
| IH | 維持電流 | ≤10 | ≤15 | ≤35 | mA |
| IL | 擎住電流 I-III | ≤10 | ≤25 | ≤50 | |
擎住電流 II | ≤15 | ≤30 | ≤60 | ||
| dVD/dt | 斷態電壓臨界上升率 | ≥20 | ≥40 | ≥400 | V/μs |
| VTM | 通態壓降 | ≤1.55 | V | ||
| IDRM/IRRM | 斷態重復峰值電流 VD=VDRM/VRRM,TJ=25℃ | ≤5 | ≤5 | ≤5 | μA |
斷態重復峰值電流 VD=VDRM/VRRM,TJ=125℃ | ≤0.5 | ≤0.5 | ≤0.5 | mA | |
