30VN溝道MOS管 62N03 PDFN5X6-8L 貼片場效應管 國產MOS管選型

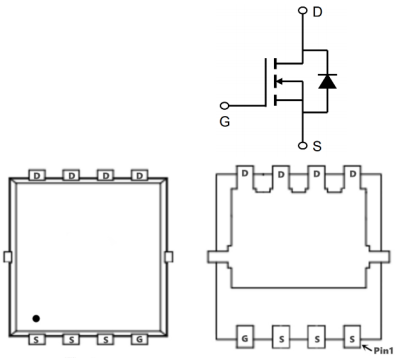

30VN溝道MOS管 62N03的引腳圖：
30VN溝道MOS管 62N03的極限值：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | 30 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續(TC=25℃) | 62 | A |
| 漏極電流-連續(TC=100℃) | 33 | ||
| IDM | 漏極電流-脈沖 | 208 | |
| EAS | 單脈沖雪崩能量 | 33.8 | mJ |
| IAS | 雪崩電流 | 20 | A |
| PD | 總耗散功率 | 30.5 | W |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 | |
| RθJA | 結到環境的熱阻 | 25 | ℃/W |
| RθJC | 結到管殼的熱阻 | 5.2 |
30VN溝道MOS管 62N03的電特性：
(如無特殊說明，Tj=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 30 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=20A | 5.5 | 6.8 | mΩ | |
| 靜態漏源導通電阻 VGS=4.5V,ID=10A | 7.5 | 10 | |||
| VGS(th) | 柵極開啟電壓 | 1.2 | 1.6 | 2 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 10.3 | nC | ||
| Qgs | 柵源電荷密度 | 1.8 | |||
| Qgd | 柵漏電荷密度 | 1.7 | |||
| Ciss | 輸入電容 | 625 | pF | ||
| Coss | 輸出電容 | 240 | |||
| Crss | 反向傳輸電容 | 25 | |||
| td(on) | 開啟延遲時間 | 4.4 | ns | ||
| tr | 開啟上升時間 | 3.6 | |||
| td(off) | 關斷延遲時間 | 12.2 | |||
| tf | 開啟下降時間 | 2.7 |
