降壓電路 LC51E SOP-8 DC-DC 降壓變換器集成電路 LC51E降壓芯片
降壓電路 LC51E的產品描述：
LC51E 是精簡型 DC-DC 降壓變換器集成電路，內含溫度補償?shù)膮⒖茧妷涸矗?.25V）、比較器、能有效限制電流及控制工作周期的振蕩器、驅動器及大電流輸出開關管等，外配少量元件，就能組成DC-DC 降壓電路。與 34063 產品比較，可達到使用最少的外接元件構成開關式降壓變換器，廣泛適用于汽車充電器、直流降壓變換器等產品。
降壓電路 LC51E的產品特點：
工作電壓范圍寬：10~28V
輸出電流限制功能和輸出電流保護功耗
靜態電流小
輸出最大電流可達1.6A
工作頻率可達120KHz
輸出電壓范圍：5.1V±3%
封裝形式：Qipai8、SOP8、ESOP8、DIP8

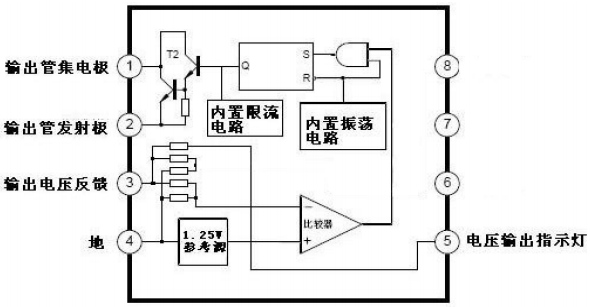

降壓電路 LC51E的內部結構圖：
降壓電路 LC51E的極限參數：
| 參數 | 符號 | 數值 | 單位 |
| 電源電壓（空載） | VCC | 28 | V |
| 電源電壓（重載） | VCC | 24 | V |
| 輸出開關管電流 | ISW | 1.6 | A |
| 功耗 | PD | 1.25 | W |
| 工作環境溫度 | TA | 0~+70 | ℃ |
| 貯存溫度 | TSTG | -20~+80 | ℃ |
注：
（1）工作條件超過這些額定值可能會造成永久性的損壞。
（2） 應使用質量可靠的外圍元器件，使用性能差的元器件會造成 IC 工作異常，甚至?xí)p壞 IC。
（3）輸出最大電流超過 1.6A，所以續流二極管必須使用 SR240 或電流能力在 2A 以上二極管，不可使用 IN5819 二極管，否則會損壞 IC。
降壓電路 LC51E的電特性：
（VCC=12V，TA=0℃~60℃，除非另外規定）
| 參數名稱 | 測試條件 | MIN | TYP | MAX | 單位 |
| 電源電壓 VCC | 接應用電路，空載 | 10 | 12 | 28 | V |
| 電源電流 ICC | VSC=VCC=12V，接應用電路，無負載 | 5 | 8 | mA | |
| 線性調整 | Vin=12V~25V,IO=700mA | 20 | mV | ||
| 負載調整 | Vin=12V，IO=50mA~700mA | 100 | mV | ||
| 輸出紋波 | Vin=12V,IO=700mA | 100 | mVp-p | ||
| 短路電流 | Vin=25V,RL=0.1Ω | 1.1 | A | ||
| Vin=12V,RL=0.1Ω | 1.6 | A | |||
| 頻率 | VCC=12V,IO=700mA | 80 | 100 | 120 | KHz |
| 效率 | VCC=12V,IO=700mA | 80 | % | ||
| 直流放大倍數 hfe | ISW=1A,VCE=5V,TA=25℃ | 50 | 120 | ||
| 集電極漏電流 IC | VCE=28V | 0.01 | 100 | μA |

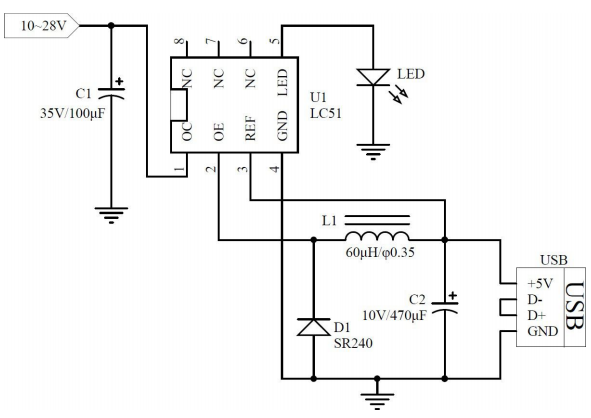

降壓電路 LC51E的應用電路圖：
