降壓芯片 LC5110 SOP-8 DC-DC降壓電路 12V輸出 降壓電路LC5110
降壓芯片 LC5110的產品描述:
LC5110 是精簡型 DC-DC 降壓變換器集成電路,內含溫度補償?shù)膮⒖茧妷涸矗?.25V)、比較器、能有效限制電流及控制工作周期的振蕩器、驅動器及大電流輸出開關管等,外配少量元件,就能組成 DC-DC 降壓電路。LC5110 廣泛適用于汽車充電器、直流降壓變換器等產品。
降壓芯片 LC5110的產品特點:
工作電壓范圍寬:10~28V
輸出電流限制功能和輸出電流保護功耗
靜態電流小
12V穩定輸出 1A;24V穩定輸出0.8A
工作頻率可達120KHz
輸出電壓范圍:5.1V±4%
封裝形式:SOP8
降壓芯片 LC5110的管腳排列圖:

降壓芯片 LC5110的極限值:
| 參數 | 符號 | 數值 | 單位 |
| 電源電壓(空載) | VCC | 28 | V |
| 電源電壓(重載) | VCC | 24 | V |
| 輸出開關管電流 | ISW | 1 | A |
| 功耗 | PD | 1.25 | W |
| 工作環境溫度 | TA | 0~+70 | ℃ |
| 貯存溫度 | TSTG | -20~+120 | ℃ |
注:
(1)工作條件超過這些額定值可能會造成 IC 永久性的損壞。
(2) 應使用質量可靠的外圍元器件,使用性能差的元器件會造成 IC 工作異常,甚至?xí)p壞 IC。
(3)續流二極管必須使用 SR240 或電流能力在 2A 以上二極管,不可使用 IN5819 二極管,否則會損壞 IC。
(4)輸出電壓紋波與輸出電容 ESR 有關,建議使用高頻低阻電解電容。

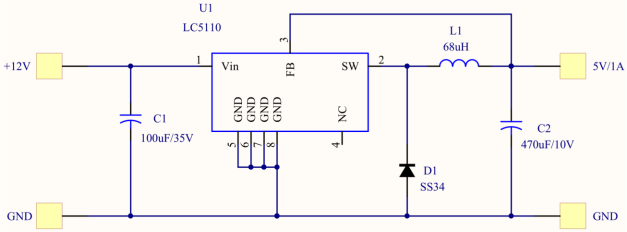

降壓芯片 LC5110的應用電路圖:

降壓芯片 LC5110的電特性:
(VCC=12V,TA=0℃~60℃,除非另外規定)
| 參數名稱 | 測試條件 | MIN | TYP | MAX | 單位 |
| 電源電壓 VCC | 接應用電路,空載 | 10 | 12 | 28 | V |
| 電源電流 ICC | VSC=VCC=12V,接應用電路,無負載 | 5 | 8 | mA | |
| 線性調整 | Vin=12V~25V,IO=700mA | 30 | mV | ||
| 負載調整 | Vin=12V,IO=50mA~700mA | 100 | mV | ||
| 輸出紋波 | Vin=12V,IO=700mA | 100 | mVp-p | ||
| 頻率 | VCC=12V,IO=700mA | 80 | 100 | 120 | KHz |
| 效率 | VCC=12V,IO=700mA | 77 | % |
