500mA達林頓芯片 ULN2002 SSOP10L 貼片NMOS驅動器 大電流達林頓ULN2002
500mA達林頓芯片 ULN2002的描述：
ULN2002是為針對于5V, 12V, 24V供電系統設計的二，三，四，七通道低導通電阻NMOS驅動電路，內部集成了續流二極管。可用于驅 動繼電器、步進電機等電感性負載。單個達林頓 管集電極可輸出500mA 電流，將多個通道并聯可 實現更高的電流輸出能力。該電路可廣泛應用于繼電器驅動、照明驅動、顯示屏驅動(LED)、步進電機驅動和邏輯緩沖器。
每一路輸入集成了一個 13k 的下拉電阻，在 5-24V 的工作電壓下可直接與MCU/TTL/CMOS 電路連接，可直接處理原先需要標準邏輯緩沖器來處理的數據。
500mA達林頓芯片 ULN2002的特性：
VM耐壓50V
工作電壓范圍: 2.5-50.0V
單路輸出電流: 500mA
兼容1.8/3.3/5.0V IO控制
集成13k 對地下拉電阻
低待機功耗
低工作電流
500mA達林頓芯片 ULN2002的典型應用：
5線步進電機
繼電器驅動
指示燈驅動
顯示屏驅動

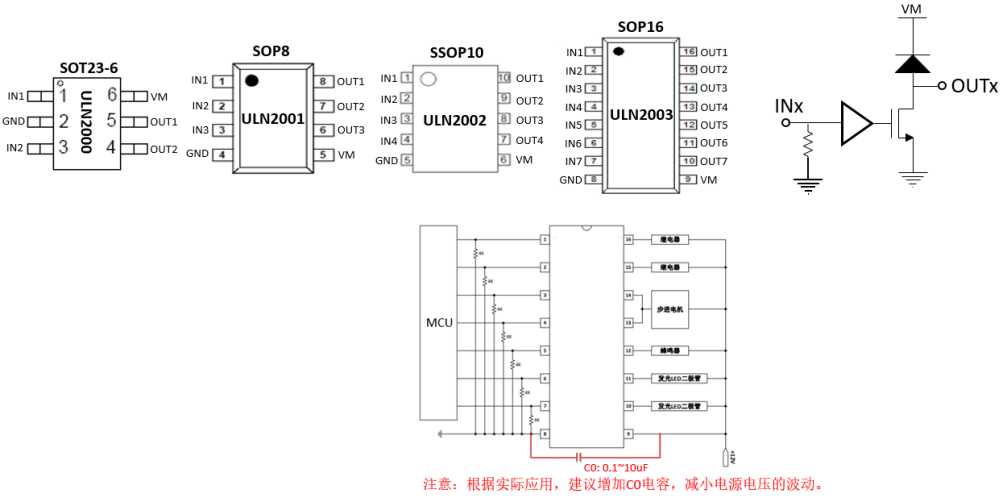

500mA達林頓芯片 ULN2002的引腳圖和簡單應用電路圖：
500mA達林頓芯片 ULN2002的極限值：
| 參數 | MIN | MAX | 單位 | |
| 電源電壓 | VM | -0.3 | 50 | V |
| 輸入電壓 | IN1,IN2,IN3,IN4,IN5,IN6,IN7 | -0.3 | 7 | |
| 靜電保護(人體模型) | VM,INx,OUTx | 4 | kV | |
| 工作溫度 | TJ | -40 | 150 | ℃ |
| 存儲溫度 | Tstg | -65 | 150 | |
| 熱阻 | θJA | 160 | ℃/W | |
500mA達林頓芯片 ULN2002的電特性：
| 參數 | 測試條件 | MIN | TYP | MAX | 單位 | |
| FET導通阻抗 | ||||||
| MOS 導通電阻 | RDSON | IOUT=100mA | 2.3 | Ω | ||
| IOUT=300mA | 2.5 | |||||
| INx | ||||||
| 高電平輸入電壓 | VINH | 1.5 | 5 | V | ||
| 低電平輸入電壓 | VINL | 0 | 0.7 | |||
| 下拉電阻 | RPD | 13 | 30 | kΩ | ||
| 二極管正向導通電壓 | ||||||
| 二極管正向導通電壓 | VF | IF=300mA | 1.15 | 1.5 | V | |
| 二極管反向電流 | ||||||
| 二極管反向電流 | IR | 0 | 50 | μA | ||
| 工作電流 | ||||||
| 電路關斷電流 | ICC_OFF | INx=0 | 3 | 10 | uA | |
| 電路工作電流 | ICC_ON | Inx=3.3V | 100 | 200 | ||
| 動態時間參數 | ||||||
| 上升時間 | tR | OUT電壓從VM到0 | 0.1 | 1 | us | |
| 下降時間 | tF | OUT電壓從0到VM | 0.1 | 1 | ||
| 上升延時 | tRD | 0.25 | 1 | |||
| 下降延時 | tFD | 0.25 | 1 | |||
