LCD驅動控制電路 YL1621 SOP28 國產LCD電路 1621 LCD驅動IC

LCD驅動控制電路 YL1621的描述：

      YL1621 是用來對 MCU 的 I/O 口進行擴展的外圍設備。顯示矩陣為 32×4，是一個 128 點陣式存儲器映射多功能 LCD 驅動電路。YL1621 的軟件特性使它很適合應用于 LCD 顯示，包括 LCD 模塊和顯示子系統。在主控制器和YL1621 之間的接口應用只需要 3 或 4 個端口。Power down 命令可以減少電源損耗。

LCD驅動控制電路 YL1621的特點：

• 工作電壓：2.4V～5.0V

• 256kHz 內建 RC 振蕩電路

• 外接 32.768kHz 晶振或 256kHz 時鐘輸入

• 1/2 或 1/3 的偏置，1/2、1/3 或 1/4 的占空比

• 內部 Time base 頻率源

• 兩種蜂鳴器頻率可供選擇（2kHz/4kHz）

• Power down 命令減少電源損耗

• 內部 Time base 和 WDT 看門狗電路

• Time base /WDT 的溢出輸出

• 有 8 種 Time base /WDT 時鐘源

• 32×4 的 LCD 驅動

• 32×4 位的顯示 RAM

• 3 端串行接口

• 內部 LCD 驅動頻率

• 軟件設置

• 數據模式和命令模式指令

• R/W 地址自動累加

• 三種數據訪問模式

• 用 VLCD 端子來調節 LCD 電壓，VLCD 電壓必須小于或等于 VDD 電壓

• 封裝形式：SOP24、SOP28、SSOP24、SSOP28、SSOP48、LQFP44、LQFP48


LCD驅動控制電路 YL1621的應用領域：

      兩輪電動自行車、中央空調控制面板、儀器儀表（水表，電表，煤氣表）、健康量測產品（血壓計、血糖儀等）、家電（空氣凈化器，智能消毒柜等）。

LCD驅動控制電路 YL1621的極限參數：

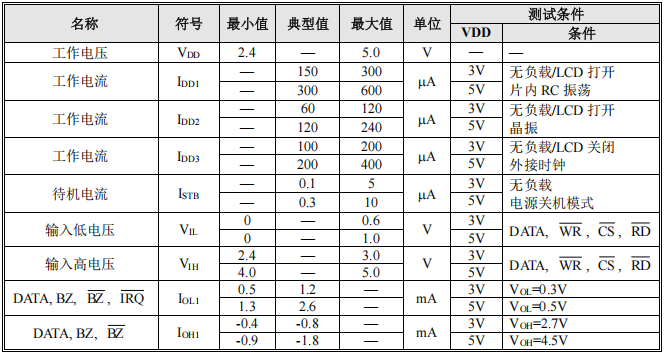

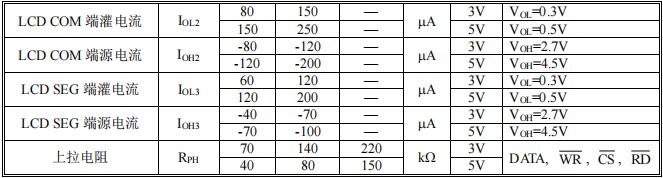

LCD驅動控制電路 YL1621的直流參數：

LCD驅動控制電路 YL1621的交流參數：
