LED顯示驅動IC YL1668 SOP24 LED驅動芯片 1668 3線串口 國產驅動電路
LED顯示驅動IC YL1668的描述：
YL1668 系列是 LED 顯示控制驅動電路，內部集成 MCU 數字接口、數據鎖存器、LED 驅動、部分帶鍵盤掃描等電路組成的一個高可靠性的單片機外圍 LED 驅動電路。串行數據通過 3 線串行接口輸入到芯片，采用多種封裝形式便于用戶選擇。
LED顯示驅動IC YL1668的特點：
工作電壓：2.8V~5.5V
CMOS 工藝
多種顯示模式：設置選擇段和位的個數（4～7 位，5～13 段）
鍵掃描：最大 10×2 的矩陣
8 個層次的亮度調節電路
3 線串行接口
內置 RC 振蕩
封裝：SOP24、SSOP24
LED顯示驅動IC YL1668的應用領域：
使用到 LED 顯示面板的產品：智能熱水器、微波爐、洗衣機、空調、智能電表等。
LED顯示驅動IC YL1668的極限參數：
（除非有特殊說明，否則 Tamb=25℃, GND=0V）
| 參數 | 符號 | 額定值 | 單位 |
| 電源電壓 | VDD | -0.5~+7.0 | V |
| 邏輯輸入電壓 | VIN | -0.5~VDD+0.5 | V |
| 輸出高電平驅動(SEG) | IO1 | -50 | mA |
| 輸出低電平驅動(GRID) | IO2 | +150 | mA |
| 工作溫度 | Tamb | -40~+85 | ℃ |
| 儲存溫度 | Tstg | -65~+150 | ℃ |
| ESD靜電(HBM) | ±5500 | V |
LED顯示驅動IC YL1668的直流參數：
（除非有特殊說明，否則 VDD=5V ，GND=0V）

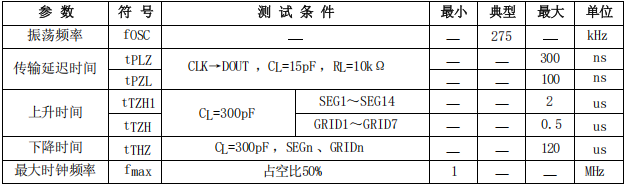

LED顯示驅動IC YL1668的交流參數：
（除非有特殊說明，否則 VDD=4.5～5.5V ，GND=0V）
