LED驅動芯片 YL1650 SOP-16 貼片LED芯片 LED驅動控制專用電路1650
LED驅動芯片 YL1650的描述：
YL1650 是一種帶鍵盤掃描電路接口的 LED 驅動控制專用電路。內部集成有 MCU輸入輸出控制數字接口、數據鎖存器、LED 驅動、鍵盤掃描、輝度調節等電路。本芯片性能穩定、質量可靠、抗干擾能力強，可適應于 24 小時長期連續工作的應用場合。
LED驅動芯片 YL1650的特點：
顯示模式：8段×4位
段驅動電流不小于 25mA，字驅動電流不小于 150mA.
提供 8 級亮度控制
鍵盤掃描：7×4bit，支持 4 個組合按鍵
高速兩線式串行接口
內置時鐘振蕩電路
內置上電復位電路
支持 2.5V－5.5V電源電壓
封裝形式：DIP16/SOP16
LED驅動芯片 YL1650的應用領域：
LED 顯示面板場合
例如微波爐
電磁爐
熱水器等家電產品

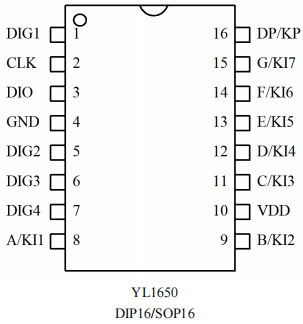

LED驅動芯片 YL1650的引腳圖：
LED驅動芯片 YL1650的極限參數(Ta=25℃)：
| 參數 | 符號 | 額定值 | 單位 |
| 電源電壓 | VDD | -0.5~+5.5 | V |
| 邏輯輸入電壓 | VI1 | -0.5~VDD+0.5 | V |
| LED 段驅動輸出電流 | IO1 | 0~30 | mA |
| LED 位驅動輸出電流 | IO2 | 0~150 | mA |
| 所有管腳驅動電流總和 | IO | 0~150 | mA |
| 工作環境溫度 | Tamb | -40~+105 | ℃ |
| 貯存溫度 | Tstg | -55~+125 | ℃ |
| 焊接溫度（10秒） | TL | 245 (DIP) | ℃ |
| 260 (SOP) | |||
| ESD靜電(HBM) | ±7.5K | V |

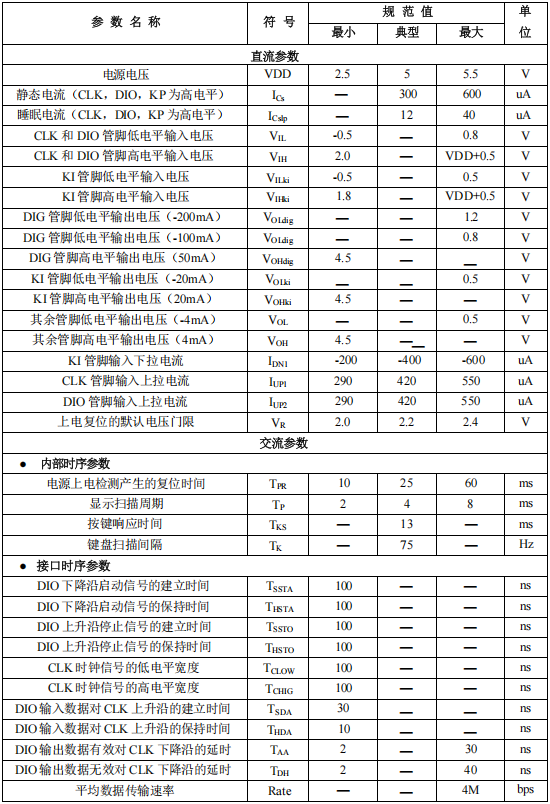

LED驅動芯片 YL1650的電氣特性(Ta=-40~+85℃)：
