12A 三象限雙向可控硅 BTA12 直插式雙向晶閘管

• 來源：宇芯電子 更新時間：2018-11-06 11:28:59點擊：6次

•


  12A 三象限雙向可控硅 BTA12 直插式雙向晶閘管







  一、產品特征：

  • BTA12是一個三象限雙向可控硅


  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 工作結溫高；換向能力強

  • 高電壓變化率 dV/dt

  • 大電流變化率 dI/dt

  • 符合 RoHS 規范











  二、應用：

  • 加熱控制器

  • 調光/調速控制器

  • 洗衣機

  • 攪拌機

  • 咖啡壺

  • 電動工具

  • 吸塵器等家用電器











  三、極限參數(TCASE=25℃)：

  參數	符號	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(RMS)	通態均方根電流	12	A
  ITSM	通態不重復浪涌電流	120
  I2t	I2t值	78	A2s
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	4	A
  PG(AV)	門極平均功率	1	W
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作溫度	-40~+125










  四、產品電性能：

  符號	參數	測試條件		數值			單位
  				TW	SW	CW
  IGT	門極觸發電流	VD=12V,RL=30Ω,Tj=25℃	I-II-III	≤5	≤10	≤35	mA
  VGT	門極觸發電壓		I-II-III	≤1.3			V
  VGD	門極不觸發電壓	VD=VDRM, RL=3.3kΩ,Tj=125℃		≥0.2
  IH	維持電流	IT=100mA		≤10	≤15	≤35	mA
  IL	擎住電流	IG=1.2IGT	I-III	≤10	≤25	≤52
  			II	≤15	≤30	≤60
  dVD/dt	斷態電壓臨界上升率	VD=67%VDRM, 門極開路，Tj=125℃		≥20	≥40	≥500	V/μs
  VTM	通態壓降	ITM=17A,tp=380μs		≤1.55			V
  IDRM/IRRM	斷態重復峰值電流	VD=VDRM/VRRM,Tj=25℃		≤5	≤5	≤5	μA
  		VD=VDRM/VRRM,Tj=125℃		≤1	≤1	≤1	mA










  五、熱阻：

  符號	參數	數值	單位
  Rth(j-c)	結到管殼的熱阻(AC)	2.3	℃/W
  Rth(j-a)	結到環境的熱阻	60

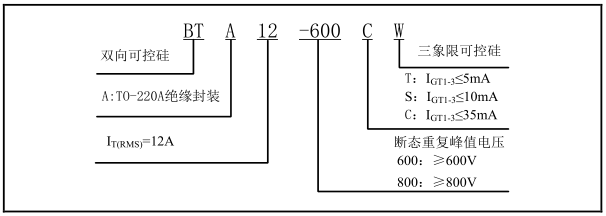

  六、型號、標識說明：

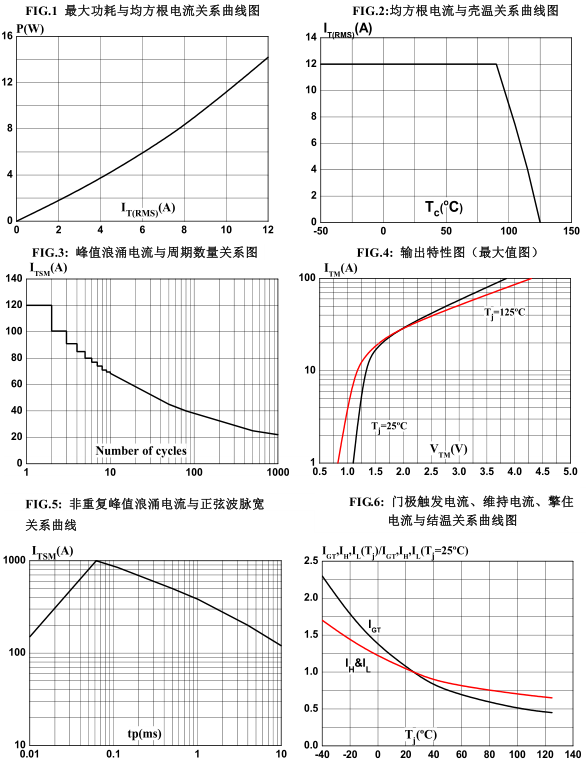

  七、參數特性曲線：

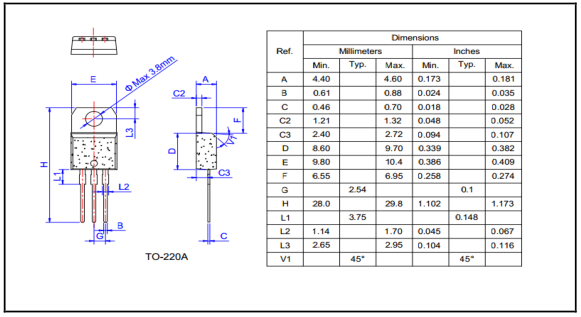

  八、封裝外形尺寸：

  TO-220A










  ---
