78M05 三端固定正向電壓穩定器 5V穩壓器

• 來源：宇芯電子 更新時間：2018-11-09 15:34:34點擊：6次

•


  三端固定正向電壓穩定器




  一、概述：


         78M05是一款三端固定正向電壓穩定器，擁有5V的固定輸出電壓值，可固定輸出一定的電壓的特點使它的應用范圍很廣。










  二、特點：

  • 過剩輸出電流可達0.5A

  • 固定輸出電壓值：5V

  • 熱保護

  • 短路保護

  • 封裝形式：TO-220、TO-252(D-PAK)










  三、應用：

  • 使用設備的穩壓電源

  • 通信設備的穩壓電源

  • 家電玩具的穩壓電源

  • 移動電話用的穩壓電源

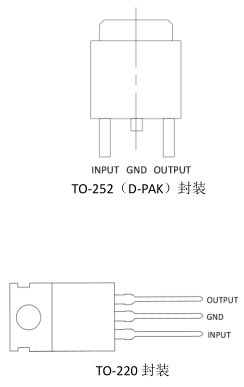

  四、封裝信息：

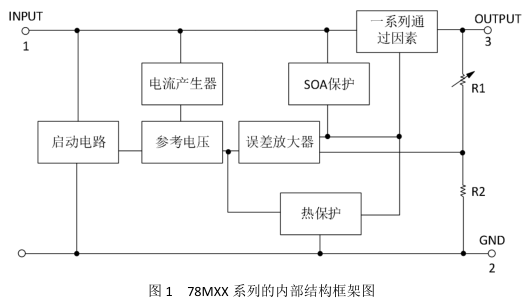

  五、內部結構圖：












  六、極限參數：

  除非有特殊要求，T_A=25℃

  參數	符號	數值	單位
  輸入電壓	VIN	35	V
  工作溫度	Topr	-40~+85	℃
  存儲溫度	Tstg	-55~+150










  七、電特性：

  除非有特殊要求，V_IN=10V,I_O=350mA,-30℃＜T_j＜85℃,C1=0.33uF,Co=0.1uF

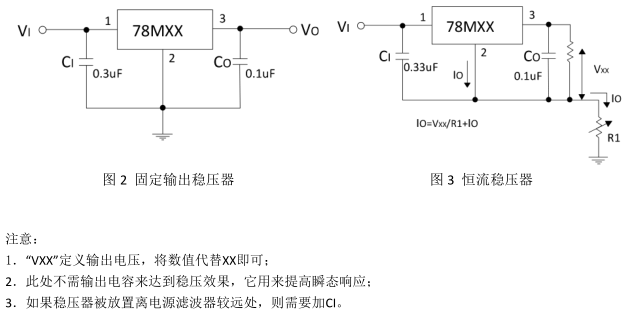

  八、應用電路圖：

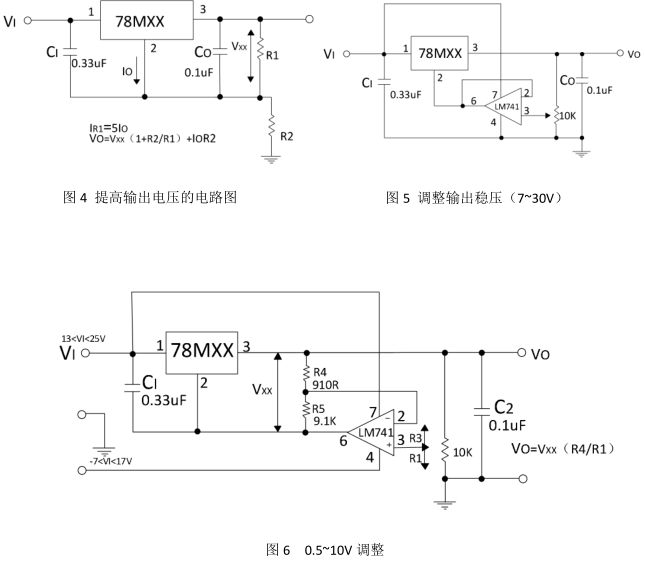

  九、應用電路圖(續上)：












  十、封裝外形尺寸：

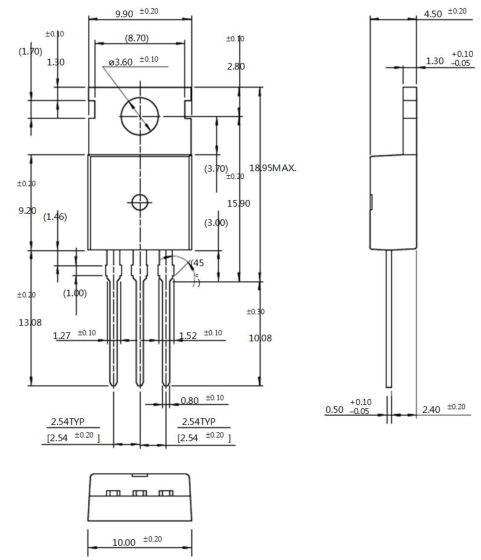

  ⑴、TO-220封裝：

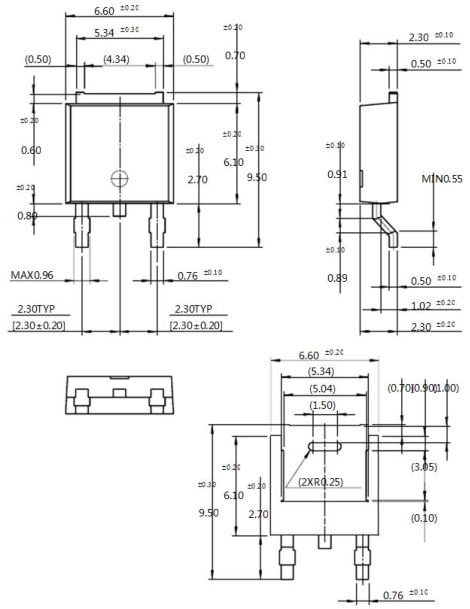

  ⑵、TO-252(D-PAK)封裝：










  ---
