高靈敏度漏電保護IC 54123 DIP8/SOP8

• 來源：宇芯電子 更新時間：2019-12-04 14:34:51點擊：6次

•


  高靈敏度漏電保護IC 54123 DIP8/SOP8







  一、54123的描述：

          54123是一個通用漏電保護開關電路。該電路內部設有差分放大器、鎖存器和穩壓器，輸入靈密度高。

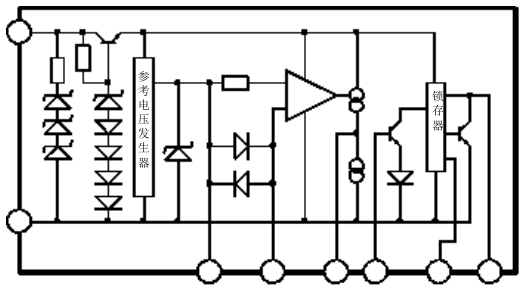

  二、54123的功能框架圖：









  三、54123的管腳圖和引腳描述：

  1.管腳圖：

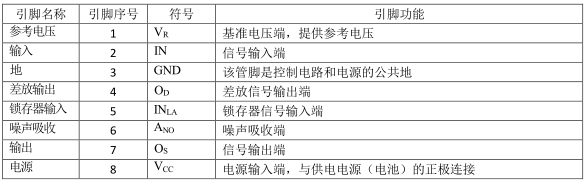

  2.引腳描述：









  四、54123的特點：

  • 輸入靈敏度高(典型值VT=6.1mV)

  • 輸入電流靈敏度的溫度特性好

  • 外圍電路簡單

  • 抗干擾、防浪涌能力強

  • 功耗低(典型值PD=5mW)，可用于110V和220V電網







  五、54123的極限參數：

  Tamb=25℃，除非有另有規定

  參數	符號	條件	數值	單位
  電源電流	ICC		8	mA
  VR 端電流	IVR	VR~IN	250
  		VR~GND	30
  		IN~VR	-250
  IN 端電流	IIN	IN~VR	250
  		IN~GND	30
  		VR~IN	-250
  INLA 端電流	IINLA		5
  功耗	PD		200	mW
  工作環境溫度	Tamb		-20~+80	℃
  貯存溫度	Tstg		-55~+125

  注：V_R~IN或IN~V_R之間的電流值是脈寬小于1mS、占空比小于12%的脈沖電流。

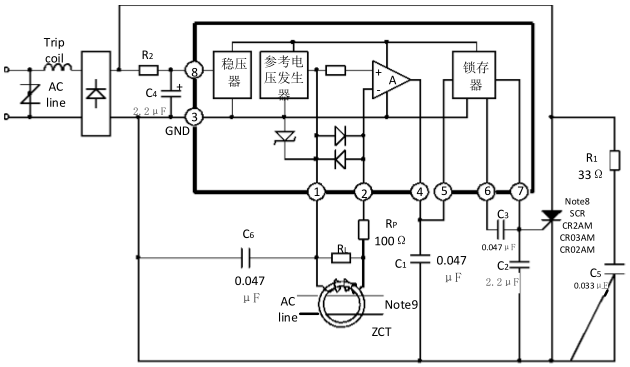

  六、54123的應用線路圖：









  應用說明：

  1.應正確選定濾波器R₁、C₅、R₂、C₄ 的值。當正常的電源電流流過時，至少保證 V₈ 的電壓為12V。R₁、R₂可根據所用的電網電壓來選擇。

  2.在上面的應用電路中，C₄ 應大于1μF。

  3.RP(100Ω)是保護電阻，必須接入。

  4.電流靈敏度可由 R_L 來調整。必要時可在 ZCT 兩端并聯可變電阻或二極管，以防止 ZCT 次級波形失真。

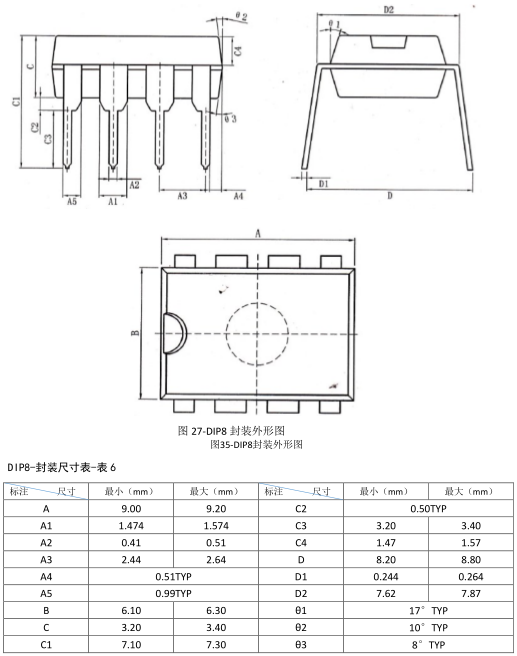

  七、54123的封裝外形尺寸圖：


  1.SOP-8：










  2.DIP-8









  ---
