4A門極靈敏型單向可控硅 C106 TO-126

• 來源：宇芯電子 更新時間：2019-12-09 10:30:07點擊：6次

•


  4A門極靈敏型單向可控硅 C106 TO-126







  一、C106的特點：

  • PNPN 四層結構的硅單向器件

  • 門極靈敏觸發

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 符合 RoHS 規范








  二、C106的腳位圖：









  三、C106的應用：

          脈沖點火器；負離子發生器；邏輯電路驅動；直發器；調光開關；咖啡壺；LED 控制器...







  四、C106的極限值：

  T_CASE=25℃

  符合	參數	數值	單位
  VDRM/VRRM	斷態重復峰值電壓	600/800	V
  IT(AV)	通態平均電流	2.55	A
  IT(RMS)	通態均方根電流	4	A
  ITSM	通態不重復浪涌電流	20	A
  I2t	I2t 值	1.65	A2s
  dIT/dt	通態電流臨界上升率	50	A/μs
  IGM	門極峰值電流	0.5	A
  PGM	門極峰值功率	0.1	W
  PG(AV)	門極平均功率	0.2	W
  TSTG	存儲溫度	-40~+150	℃
  Tj	工作結溫	-40~+110	℃







  五、C106的電特性：

  符號	參數	最小值	典型值	最大值	單位
  IGT	門極觸發電流	10		200	μA
  VGT	門極觸發電壓		0.65	0.8	V
  VGD	門極不觸發電壓	0.2			V
  IH	維持電流			3	mA
  IL	擎住電流			5	mA
  dVD/dt	斷態電壓臨界上升率	10			V/μs
  VTM	通態壓降			1.55	V

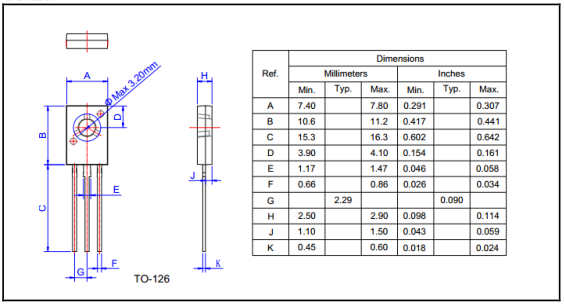

  六、C106的封裝外形尺寸：









  ---
