1A四象限雙向可控硅 Z0109 貼片可控硅引腳

• 來源：宇芯電子 更新時間：2020-04-01 17:19:28點擊：6次

•


  1A四象限雙向可控硅 Z0109 貼片可控硅引腳







  一、Z0109的引腳圖：









  二、Z0109的應用：

          加熱控制器、彩燈控制器、電飯煲、燃?xì)恻c(diǎn)火器、電風扇調速器等







  三、Z0109的特點：

  • NPNPN 五層結構的硅雙向器件

  • P 型對通擴散隔離

  • 臺面玻璃鈍化工藝

  • 背面多層金屬電極

  • 符合 RoHS 規范

  • 封裝形式：SOT-223-3L








  四、Z0109的極限參數(T_CASE=25℃)：

  • 斷態重復峰值電壓 V_DRM/V_RRM  ---------------------------------  600/800V

  • 通態均方根電流 I_T(RMS)  ------------------------------------------  1A

  • 通態不重復浪涌電流 I_TSM  ---------------------------------------  8A

  • 通態電流臨界上升率 dI_T/dt  ---------------------------------------  20A/μs

  • 門極峰值電流 I_GM  -------------------------------------------------  1A

  • 門極峰值功率 P_GM  ------------------------------------------------  2W

  • 門極平均功率 P_G(AV)  ----------------------------------------------  0.1W

  • 存儲溫度 T_STG  -----------------------------------------------------  -40~+150℃

  • 工作結溫 T_j  ---------------------------------------------------------  -40~+125℃








  五、Z0109的電性能：

  符號	參數	數值	單位
  IGT	門極觸發電流 I-II-III	10	mA
  	門極觸發電流 IV	10
  VGT	門極觸發電壓	1.2	V
  VGD	門極不觸發電壓	0.2
  IH	維持電流	10	mA
  IL	擎住電流 I-III-IV	15
  	擎住電流 II	25
  dVD/dt	斷態電壓臨界上升率	50	V/μs
  VTM	通態壓降	1.55	V
  IDRM/IRRM	斷態重復峰值電流 VD=VDRM/VRRM,Tj=25℃	5	μA
  	斷態重復峰值電流 VD=VDRM/VRRM,Tj=125℃	100







  六、Z0109的熱阻：

  符號	參數	數值	單位
  Rth(j-c)	結到管殼的熱阻(AC)	25	℃/W
  Rth(j-a)	結到環境的熱阻	60

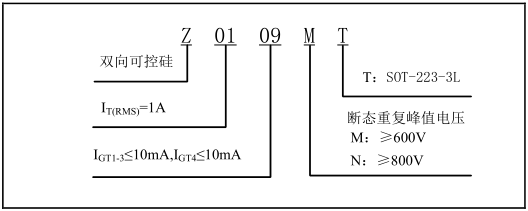

  七、Z0109的型號、標識說明：










  ---
