  T810雙向可控硅的引腳排列及其參數







  一、T810的極限值(T_CASE=25℃)：

  • 斷態重復峰值電壓(V_DRM/V_RRM) ------------------------------------------ 600/800V

  • 通態均方根電流(I_T(RMS)) --------------------------------------------------- 8A

  • 通態電流臨界上升率(dI_T/dt) ------------------------------------------------ 50A/μs

  • 門極峰值電流(I_GM) ---------------------------------------------------------- 4A

  • 門極平均功率(P_G(AV)) ------------------------------------------------------- 1W

  • 存儲溫度(T_STG) --------------------------------------------------------------  -40~+150℃

  • 工作結溫(T_J) -----------------------------------------------------------------  -40~+125℃

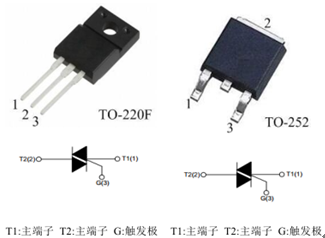

  二、T810的引腳圖：

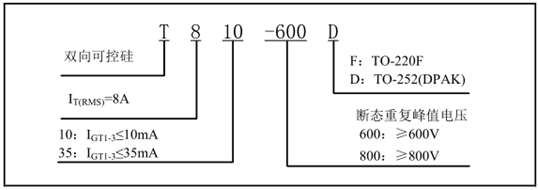

  三、T810的型號、標識說明：

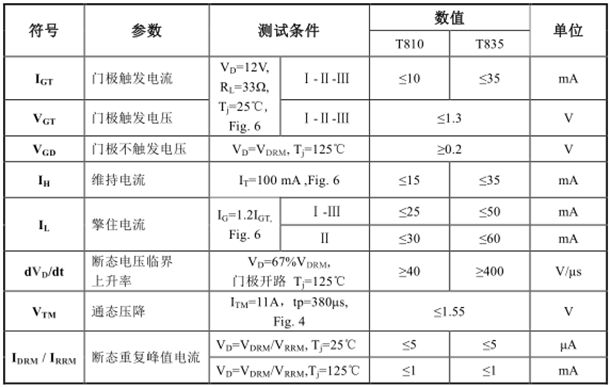

  四、T810的電特性：









  ---
